SPP-C Bluetooth модуль з адаптером SPPC HC-05 HC-06 Arduino
103,99 ₴
- Готово до відправки
- Код: 100578-2
Основні атрибути | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Стан | Новий |
Користувальницькі характеристики | |
Країна реєстрації | Китай |
Bluetooth-модуль дає змогу під'єднувати модулі Arduino до телефонів, PDA, наладонників, смартфонів, ноутбуків і будь-яких інших пристроїв, що мають Bluetooth, що працює в режимі master. Дає змогу передавати дані на Arduino контролер через стандартний інтерфейс RS-232.
Керування Bluetooth-модулем здійснюється з пристрою master Bluetooth (телефон, PDA, ноутбук тощо). Дані передаються за стандартом UART, який вшитий у більшості вбудованих систем (цей порт є майже у всіх мікроконтролерах або легко організується програмно). Також можливе керування за допомогою AT-команди.

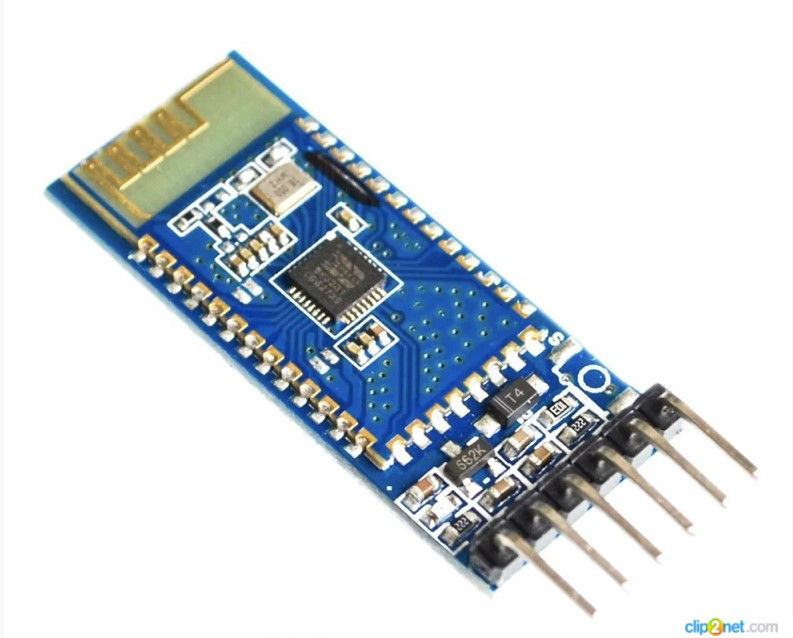

Bluetooth-модуль з антеною має один 6 піновий штировий інтерфейс.

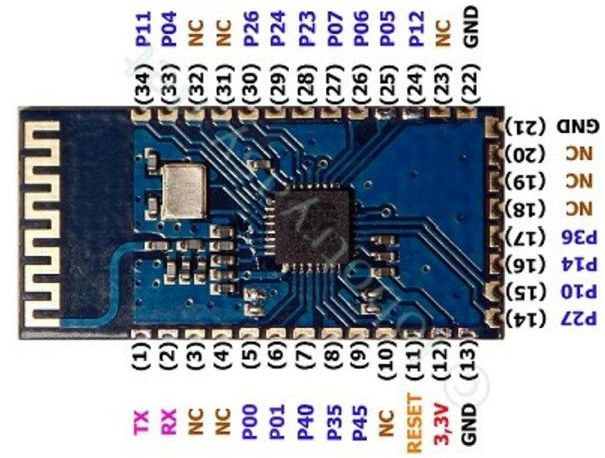

Позначення контактів:
- VCC (напруга живлення);
- GND (загальний контакт);
- RXD (приймаються дані);
- TXD (передавані дані).
- MCU-INT виведення переривання;
- RESET (CLEAR) скидання модуля;
Живлення Bluetooth модуля SPP-C здійснюється або від мікроконтролера, або від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення модуля 3,3 В струм споживання 30...40 мА. Модуль встановлений на підкладку, на якій розташований стабілізатор напруги з 5 на 3,3 В. Тому можна під'єднувати напругу живлення 3,6 — 6 В від зовнішнього джерела або 5 В від Arduino. Лінії Bluetooth модуля SPP-C можуть працювати і з TTL логікою (5 В), що дає змогу під'єднувати його UART до Arduino.
Знайти PDF з Google
Характеристики:
- модель: SPP-C;
- контролер: BEKEN BK3231;
- зв'язок з Arduino: інтерфейс RS232;
- чутливість приймача: -84 dBm;
- рівень потужності: Bluetooth Class2 (+4 dBm);
- апаратна підтримка: Bluetooth 2.0+EDR (Enhaced Data Rate);
- робоча частота: 2,4 ГГц;
- напруга живлення: 3,6...6 В;
- струм споживання: 30...40 мА;
- можливі швидкості передавання даних: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод;
Розмір: 27 * 13 * 2 мм
Комплектація:
- Модуль SPP-C x 1
- Ціна: 103,99 ₴
