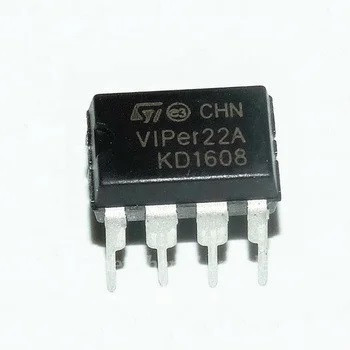

Мікросхема VIPER22A VIPER22, Перетворювач змінного струму в постійний DIP-8

Об'єднані мікросхеми джерел живлення серії Viper від компанії STMicroelectronics добре зарекомендували себе на ринку. З кожним роком їх популярність зростає, оскільки йде постійне оновлення та розширення лінійки.

Интеграция в одном кристалле ШИМ-контроллера и высоковольтного МДП-транзистора, а также встроенных в микросхему схем защиты от перегрузки по току и перегрева позволяет значительно повысить надежность источников питания, построенных с использованием микросхем семейства VIPer. Уменьшение числа компонентов упрощает процесс конструирования, а также позволяют понизить общую стоимость разработки и производства источников питания. Каждая микросхема рассчитана на соответствующую топологию схемы преобразователя, а так же на определенную мощность конечного устройства.

Область застосування мікросхем сімейства Viper - практично всі можливі побутові джерела живлення потужністю до 100 Вт: зарядні пристрої, джерела живлення для світлодіодних джерел світла, а також вторинні джерела живлення для всілякої побутової електроніки.

Основні відмітні особливості даних мікросхем: можливість побудови схем, як на топології з постійною частотою комутації, так і квазирезонансных схем; мінімальне споживання енергії в черговому режимі, мінімально можливу кількість елементів обв'язки, наявність ШІМ-контролера з флуктуацией частоти для зниження електромагнітного емісійного випромінювання, збільшене максимальне допустиме напруження транзистори, вбудований обмежувач струму з регульованою контрольною точкою, безпечний режим автоматичного перезапуску при виявленні збоїв і гістерезисна схема відключення при перегріві.

Для ускорения проектирования импульсных ИП на основе ИС серии VIPer, компания STMicroelectronics предлагает несколько оценочных наборов, каждый из которых демонстрирует пример реализации некоего законченного устройства, также STMicroelectronics предоставляет для разработчиков пакеты автоматизированного расчёта параметров источника питания на основе VIPer (VIPerXXX Design Software). При использовании специального программного обеспечения VIPer Software разработка еще более упрощается.

Серія viper
Тип перетворювача flyback
Наявність ізоляції виходу є
Наявність внутрішнього комутатора є
Максимальна напруга силового ключа, В 730
Номінальна потужність, Вт 12
Максимальна частота перетворювача, 60 кГц
Захист від збоїв cur.lim., over temp./volt.
Робоча температура,°С -40...+150
Корпус dip-8(0.300 inch)
Вага, г 1
