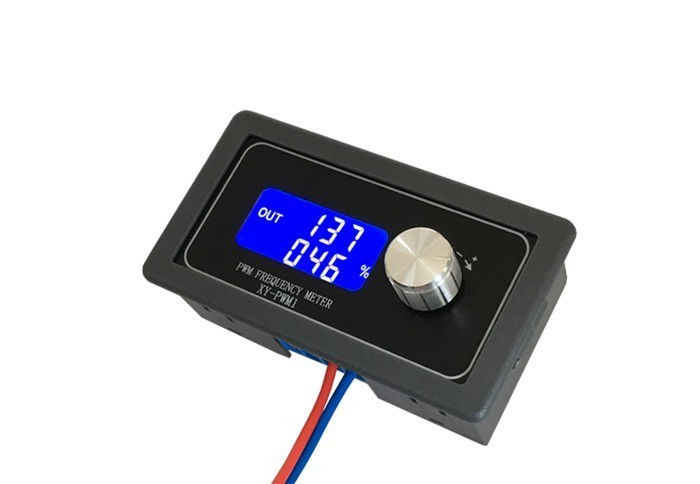

Імпульсний генератор сигналів 1 гц - 150 кГц ШІМ

Технические характеристики :

ЖК-дисплей, показывающий частоту и коэффициент заполнения
Диапазон напряжения – DC 3.3 В – 30 В
Диапазон частот
Нормальный режим: от 1 Гц до ~150 кГц
Точный режим: от 1 Гц до ~15 кГц
Точность частоты: 2%
Точность коэффициента заполнения
1% в нормальном режиме
0.1% в точном режиме
Диапазон коэффициента заполнения – от 0.00% до -100%
Выходной ток – около 5-30 мА
Размеры – 79 x 43 x 37 мм
Диапазон температур – от -40℃ до ~85℃
Относительная влажность – от 0% до ~95%

Использование:

Подключить к источнику питания
Для переключения в нормальный или точный режим нажмите вращающийся переключатель и держите его около 10 секунд
Чтобы установить частоту, коротко нажмите на вращающийся переключатель и измените значение его прокрутки.
Чтобы настроить коэффициент заполнения, нажмите на вращающийся переключатель и удерживайте его 2 секунды
Чтобы сохранить установленные параметры, нажмите на вращающийся переключатель и удерживайте его 5 секунд
Тестирование
Отключите питание и подключите нагрузку для использования модуля

Отображение частот на дисплее при 100 кГц или выше:

Отображение на дисплее '100' означает, что выходная частота ШИМ составляет 100 Гц
Отображение на дисплее '1.91' означает, что выходная частота ШИМ составляет 1,91 кГц.
Отображение на дисплее '52.1' означает, что выходная частота ШИМ составляет 52,1 кГц
Отображение на дисплее 1.3.4 означает, что выходная частота ШИМ составляет 134 кГц.

Данный тип инструмента может использоваться для генерации прямоугольных импульсов, управления двигателями, а также в качестве диммера или регулятора скорости и так далее.
