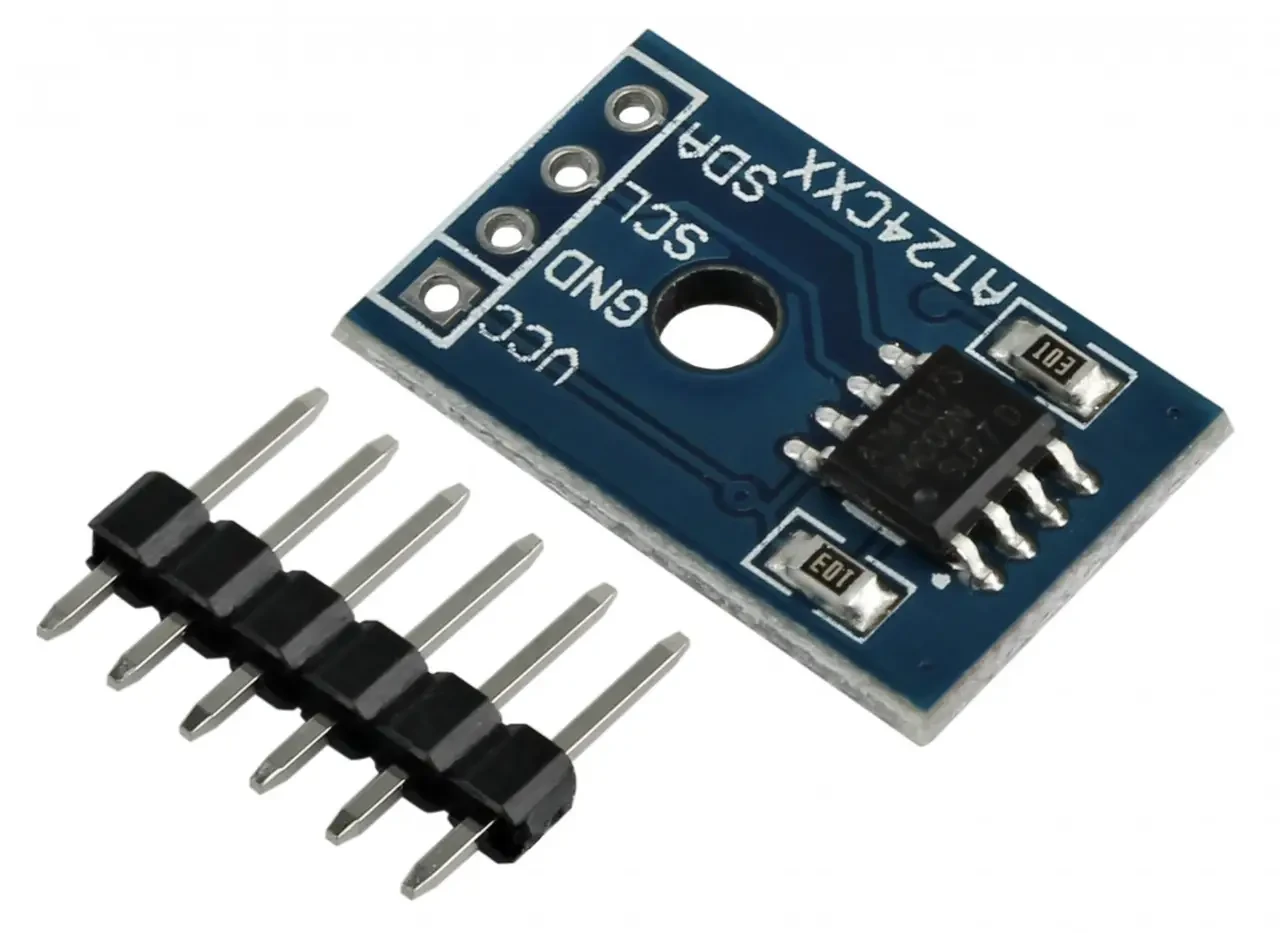

AT24C02 — I2C модуль EEPROM пам'яті 0.25 кбайт

МОДУЛЬ I2C ЕНЕРГОНЕЗАВІСОЇ ПАМ'ЯТІ AT24C02

Простір пам'яті модуля Atmel AT24C02 обсягом 2048 біт, організований як 256 8-бітних слів. Пристрій оптимізований для застосування в умовах високих вимог до економії енергії та розмірів.

Призначення виводів модуля: SCL (Serial Clock) — використовується для синхронізації обміну даними; SDA (Serial Data) — двоспрямований порт приймання/передавання даних. Зміна даних відбувається упродовж короткого періоду часу на шині SCL.

Початок передавання даних відбувається за умовою переходу з високого у низький рівень за високого стану SCL, після чого слідує будь-яка команда керування. Перехід із низького у високий рівень переводить мікросхему в режим очікування.

Адресні біти та біти даних передаються як послідовний код у 8-бітному форматі. Підтвердження отримання кожного слова — надсилання пристроєм нуля. Режим очікування з низьким енергоспоживанням вмикається відразу під час подавання живлення на мікросхемі або після отримання команди STOP.

Напруга живлення модуля від 1,7 до 5,5 В; частота роботи — 400 кГц (у разі живлення до 2,7 В) або до 1 МГц (5 В); цикл запису 5 мс; кількість циклів записування/читання — 1 млн; зберігання даних — 100 років.

ОСНОВНІ ДОСТЕЇНОСТІ
Низьке споживання енергії
Малі габарити
Універсальний інтерфейс
