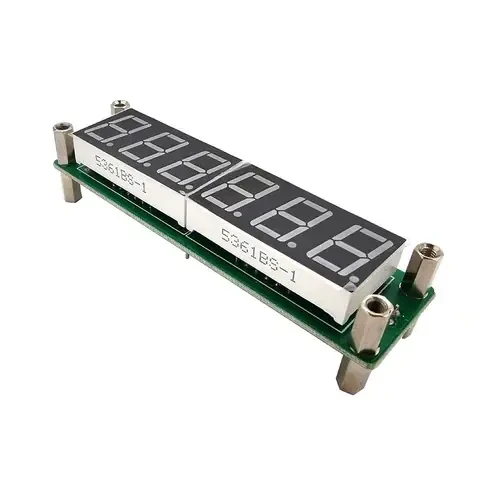

Модуль вимірювання частоти PLJ-6 LED-A 0,1 МГц ~ 65 МГц, лічильник частоти/частотомір

PLJ-6 LED-A — це економний шестизначний світлодіодний модуль зображення частоти.

Технічні параметри:

1. Час лічби 0,1 секунди

2. Канал вимірювання

Вхідний опір: 50 Ом

Діапазон вимірювання: 0,1 МГц ~ 65 МГц

Точність вимірювання: 10 Гц

Чутливість: краще за 60

3. Під час настроювання

Незалежна конструкція з двома проміжними частотами, мінімальний крок регулювання проміжної частоти становить 100 Гц, проміжний діапазон частот становить 0 ~ 99,9999 МГц, можна встановити режим додавання проміжної частоти або віднімання проміжної частоти.

4. Справочная частота

Використовує кварцовий генератор із регульованою напругою і температурною компенсацією 5032 МГц (13,000), стабільність частоти становить ± VC-TCXO ppm.

5. Робоча напруга

Вхід постійного струму: 8 В ~ 15 В постійного струму (з захистом від зворотної полярності живлення) або 5 в постійного струму (потрібне встановлення обладнання).

5. Робочий струм Макс 90 мА

7. Відтворення цифр

Шестирічний світлодіодний дисплей із загальним анодом, найвищий дисплей із шістьма цифрами.

8. Яскравість дисплея

Восьмирівнева світлодіодна яскравість регулюється, заводські настроювання — найвища яскравість.

9. Фізичні розміри

Довжина × ширина × висота: 91 мм × 28 мм × 20 мм

10. Вбудований інтерфейс

Вхід RF (вхід сигналу): роз'єм HX2.54-2P

ICSP (інтерфейс програмування): 2,54-6P pin

Вхід постійного струму (інтерфейс живлення): HX2.54-2P розетка

Склад набору: Частотомір
