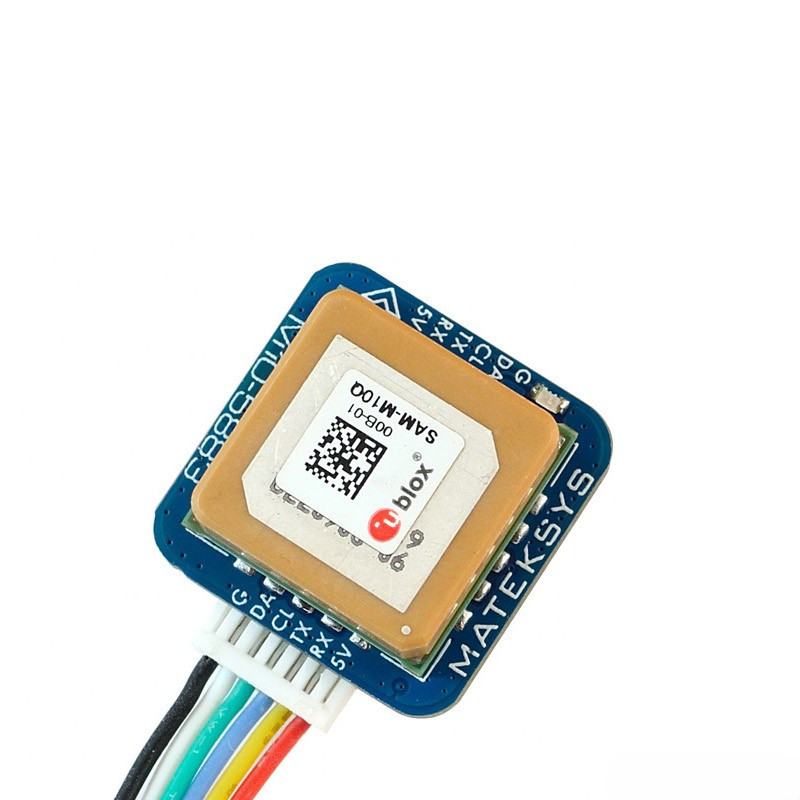

GPS-модуль MATEK M10Q-5883 GNSS, магнітний компас QMC5883L

• M10Q-5883 використовує модуль GNSS з декількома групуванням і живленням від bx SAM-M10Q-00B.
• SAM-M10Q обладнаний платформою GNSS стандартної точності bx M10 і забезпечує виняткову чутливість і час збору для всіх сигналів GNSS L1. SAM-M10Q підтримує одночасне приймання чотирьох GNSS (GPS, ГЛОНАСС, Galileo і BeiDou). Завдяки високій кількості видимих супутників приймач може вибирати найкращі сигнали. Це максимізує доступність позиції, особливо в складних умовах, як-от глибокі міські каньйони. Технологія bx Super-S (Super-Signal) забезпечує чудову радіочастотну чутливість і може підвищити точність динамічного положення в сценаріях, не пов'язаних із прямою помітністю.
• Патч-антена з високим коефіцієнтом посилення 15x15 мм2 забезпечує найкращий баланс між продуктивністю та невеликими розмірами. Діафрагма спрямованості всеспрямованої антени підвищує гнучкість встановлення пристрою.
• Докладніше інформацію про SAM-M10Q, будь ласка, перевірте U BX SAM-M10Q

Технічні характеристики

• ГНСС U BX SAM-M10Q (GPS, ГЛОНАСС, Galileo і BeiDou )
• Магнітний компас QMC5883L
• Патч-антена 15*15*4 мм

• Діапазон вхідної напруги: 4 ~ 9 В (колодка/Контакт 5 В)
• Споживана потужність: 13 мА
• Швидкість UART: 9600 за замовчуванням
• Робочі температури: -20 ~ 80 ° C
• Інтерфейс UART (TX, RX) для GNSS SAM-M10Q-00B
• Інтерфейс I2C (DA, CL) для компаса QMC5883L
• JST-GH-6P разъем (SM06B-GHS-TB). Крок 1,2 мм

• Світлодіод GNSS PPS, зелений. (Тверде вмикання після увімкнення, миготіння (1 Гц), коли GNSS отримує 3D-виправлення)
• Протокол: U BX
• 5 Гц @ GPS + GAL + BDS B1C + GLO або NMEA 1 Гц

• 20 мм * 20 мм * 12,4 мм
• 8 г
• M10Q-5883_step.zip

Містить

• 1x M10Q-5883
• 1x JST-GH-6P до JST-GH-6P 20 см силіконовий дріт

Електропровідка та настроювання

• M10Q-5883 5 В на Контролер польоту 4 ~ 9 В
• M10Q-5883 RX для польотного контролера UART_TX
• M10Q-5883 TX для польотного контролера UART_RX
• M10Q-5883 CL для польотного контролера I2C _ SCL
• M10Q-5883 DA до польотного контролера I2C _ SDA
• M10Q-5883 G для польотного контролера GND
