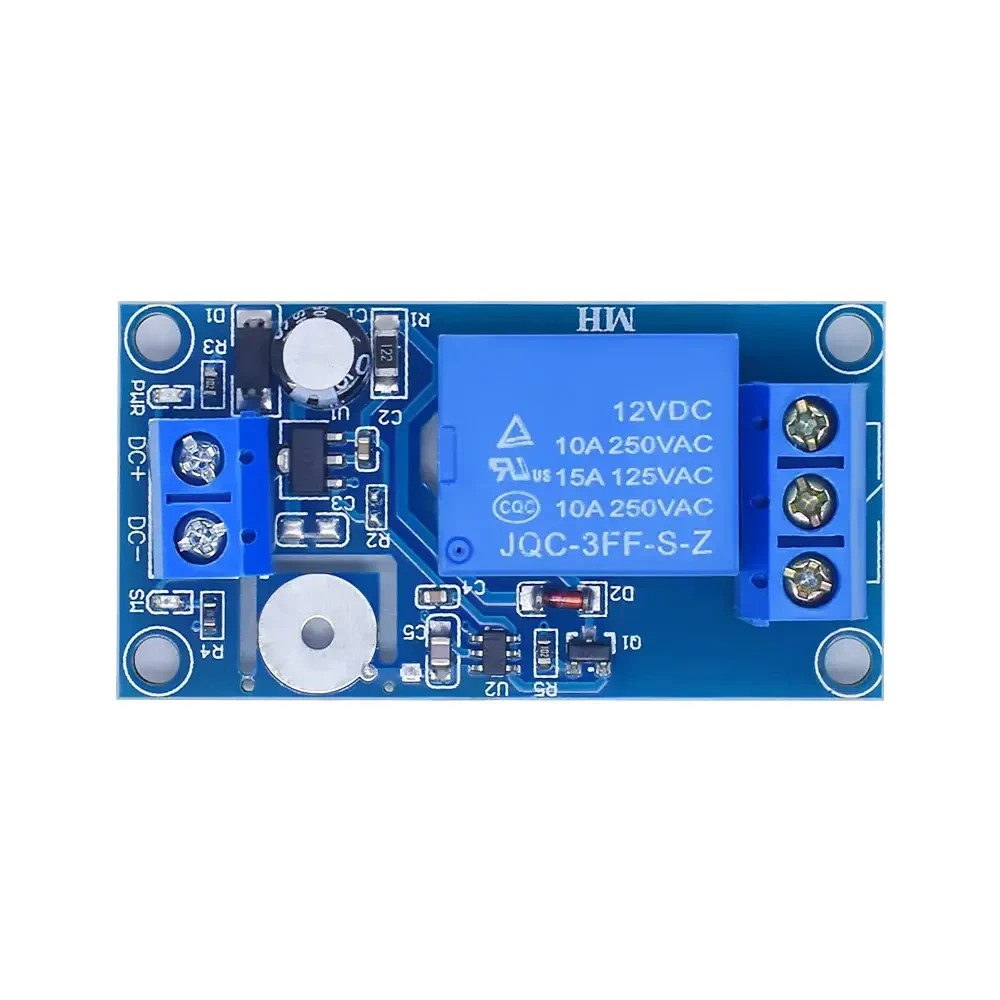

Сенсорний релейний модуль, модуль дотиків, сенсорна кнопка, 12 В

Цей модуль являє собою місткісний самоблокувальний релейний перемикач на базі ІС виявлення дотиків. У нормальному стані модуль видає низький рівень і працює в режимі зниженого енергоспоживання; під час торкання пальцем відповідної позиції модуль видає високий рівень і перемикається у швидкий режим; у разі якщо немає торкання впродовж 12 секунд режим знову перемикається в режим зниженого енергоспоживання. Модуль може бути встановлений на поверхні неметалевих матеріалів, як-от пластик, скло, а також на тонкому аркуші паперу (металевим). Модуль може позбавити вас потреби регулярно натискати клавіші.

Застосування продукту:

Широкий спектр споживчих товарів: індукційні плити, мікрохвильові печі, пральні машини, холодильники, електронні ваги, електронні годинники, іграшки та інші споживчі товари, може повністю замінити всі традиційні клавіші й перемикачі, водонепроникні електронні вироби.

Низький рівень енерговитрат

Передня й задня сторони можуть бути використані як сенсорна поверхня, що дає змогу замінити традиційні сенсорні кнопки.

4 отвори для встановлення гвинтів Ø3 мм, прості в установленні

Форма виходу: пряме під'єднання до навантаження AC 220V 10A або DC30V 10A.

Розмір друкованої плати: 50 мм*26 мм

Електричні параметри:
Напруга виконання Статичний струм Робочий струм
 5 В 2,5 мА 60 мА
 12 В 5,7 мА 40 мА
 24В 5,7мА 26,6мА
Потужність контактів реле: 250 В 10 А (перемінний струм) або 30 В 30 А (постійний струм) (теоретична максимальна навантаженнява здатність), потужність рекомендується не більш ніж 1500 Вт для під'єднання до мережі змінного струму та не більш ніж 200 Вт для під'єднання до мережі постійного струму.

Інтерфейс модуля:
Вхідна частина:
VCC: приєднується до позитивного полюса джерела живлення (відповідно до напруги живлення реле)
GND: під'єднується до негативного полюса джерела живлення.

Вихідна частина:
Нормалізована клема (NO): нормально розімкнута клема реле, від'єднана від загальної клеми, коли реле не увімкнене, і з'єднана із загальною клемою, коли воно увімкнене;
Загальна клема (COM): загальна клема реле;
Нормалізована клема (NC): нормально замкнута клема реле, яка під'єднується до загальної клеми, коли реле не увімкнене, і вимикається від загальної клеми, коли воно увімкнене.
