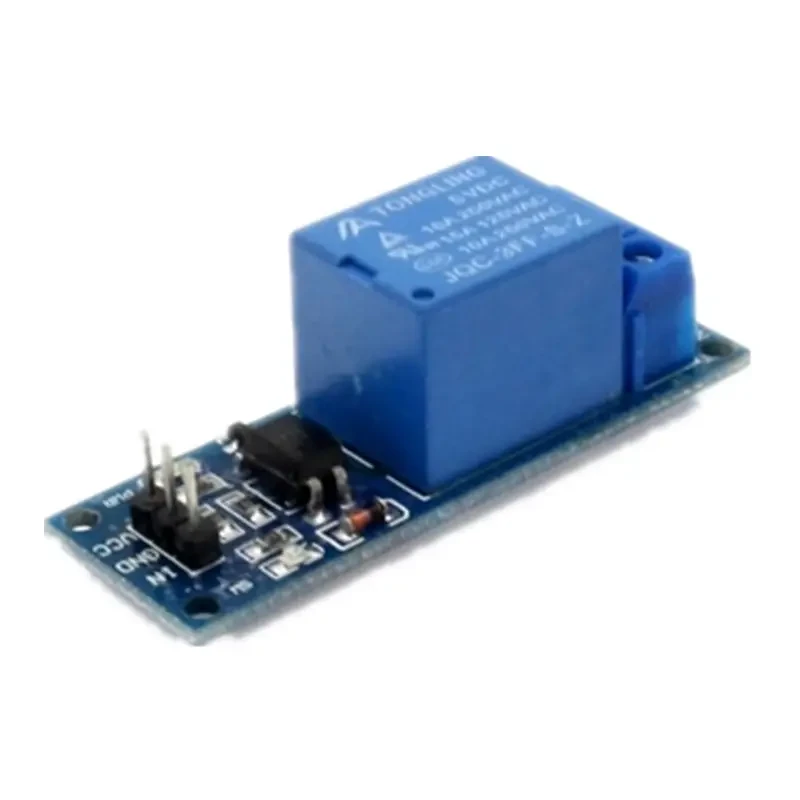

Модуль 1-канального реле із ізоляцією оптопари, 5 В

Опис продукту:

1 Цей модуль відповідає стандарту, зоні керування й зона навантаження мають ізольований слот;
2, модуль із ізоляцією оптопари, надійніший і стабільніший тригер;
3、Використання двосторонньої друкованої плати FR-4, виробництво за технологією SMD;
4、 Використання TONGLING-релейного керування;
5, з індикацією живлення та дії реле, поглинання яскраве, роз'єднання не яскраве;
6, сигнальний вхід має сигнал високого рівня, відкритий кінець і нормальний відкритий кінець проводитимуть;
7, реле може безпосередньо керувати різними пристроями та навантаженнями;
8, є 1 нормально відкритий і 1 нормально закритий контакти;
9, синій термінал KF301 для зручнішого під'єднання лінії керування.
10, розмір модуля: 53x18x18,5 мм; вага нетто: 16 г.

Інтерфейс модуля:

VCC: під'єднується до плюса джерела живлення (відповідно до напруги живлення реле)
GND: під'єднується до мінуса джерела живлення
IN: клема запуску сигналу релейного модуля (діє тригер високого рівня)
Значення високого та низького рівня:
Тригер високого рівня — це метод спрацьовування, за якого сприятлива напруга на клемі VCC з'єднується з тригерною клемою, і за наявності позитивної напруги або напруги спрацьовування на тригерній клемі реле спрацьовує.
Низькоровне спрацьовування — метод спрацьовування, за якого несприятлива напруга клемами GND з'єднується з тригерною клемою, і в разі появи на тригерній клемі напруги 0 В або напруги, досить низького для спрацьовування, реле буде увімкнений.

Потужність контактів реле: 250 В 10 А (перемінний струм) або 30 В 10 А (постійний струм) (теоретична навантаженнява здатність).

Рекомендується, щоб потужність, що під'єднується до мережі змінного струму, була не більш ніж 1500 Вт, а до мережі постійного струму — не більш ніж 200 Вт.
