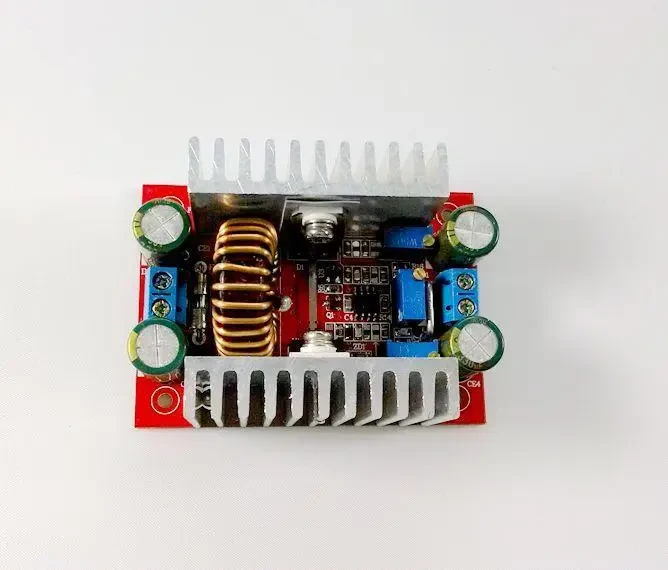

Знижувальний модуль перетворювач/стабілізатор/конвертер DC-DC 5-40В — 1-36 В 10 А
483,99 ₴
Показати оптові ціни- Немає в наявності
- Оптом і в роздріб
- Код: 101882
Характер модуля: неізольований модуль
Вхідна напруга: 5-40 В
Вихідна напруга: 1-36 В із плавним регулюванням, (за замовчуванням вихід налаштований на 5 В)
Вихідний постійний струм Стандартний для регульованого вихідного діапазону: 0.3-10A (за замовчуванням вихідний постійний струм регулюється до 3A).
Робоча температура: -40 ~ +85 градусів (понад 65 градусів потрібне посилення тепловідведення)
Робоча частота: 380 КГц
Ефективність перетворення: до 97% (ефективність і вхідної та вихідної напруги, струму)
Захист від короткого замикання: немає
Захист від перегрівання: Так (автоматичне вимкнення виходу після перегрівання)
Захист від реверсу вхідного сигналу: ні (можна додати власний антиреверс)
Під'єднання: клема IN для входу, +/- OUT для виходу
Розмір модуля: довжина 67 мм ширина 58 мм висота 28 мм
Модуль виявляє струм по низькій стороні, будь ласка, не замикайте негативну клему входу та відразливу клему виходу безпосередньо дротом!
Модуль для імпульсного джерела живлення може тільки підвищувати напругу. Вхідна напруга має бути вищою від вихідної.
Індикатор напруги/струминної потужності/метод регулювання:
Регулювання напруги: відповідно до власної бажаної напруги поверніть плату блока живлення "CV-ADJ" регулювання вихідної напруги "потенціометр. За годинниковою стрілкою (поворот праворуч) напруга підвищується. Проти годинникової стрілки (поворот ліворуч) напруга вниз.
Регулювання повного індикатора: По-перше, потенціометр регулювання вихідного струму "CC-ADJ" проти годинникової стрілки 10 обертів (це крок необхідний для мінімізації вихідного струму, щоб запобігти такому короткому замиканню виходу через струм короткого замикання занадто великої шкоди для джерела живлення) По-друге: мультиметр на 20 A або 10 A струм передавання, коротке замикання вихідного струму, щоб налаштувати струм на струм, який їм потрібно, щоб бути повною електрики, коли світло увімкнене. По-третє: У цей час, якщо LED2 світло, протиход регулювання RV3 потенціометра (у середині потенціометра), поки LED2 світло не згасне, LED1 світло. У цей час усі інструкції щодо регулювання вже відрегульовані.
Регулювання вихідного струму: так само, як використовувати мультиметр для 20A або 10A струм передавання, використовувати мультиметр для короткого замикання вихід, налаштувати "CC-ADJ" струм регулювання потенціометра для налаштування струму короткого замикання на струм, який їм потрібен.
Сфера застосування:
1、 DIY регульоване джерело живлення, з функцією постійної напруги та струму, не боячись використання процесу, буде короткого замикання, може захистити навантаження.
2, джерело живлення для різних електронних пристроїв із коротким замиканням.
3、Для заряджання різних акумуляторів відповідно до різних напруг і ємністю акумулятора напруга заряджання та настроювання струму заряджання
4、Заряджання всіх різновидів акумуляторів від сонячної батареї, з функцією постійного струму, яка може запобігти перезаряджанню акумулятора й ефективно захистити акумулятор.
5, Привод потужних світлодіодів, можуть бути об'єднані в послідовні та паралельні вільно.
6, як автомобільне джерело живлення, джерело живлення для мобільного телефона або різних цифрових пристроїв.
