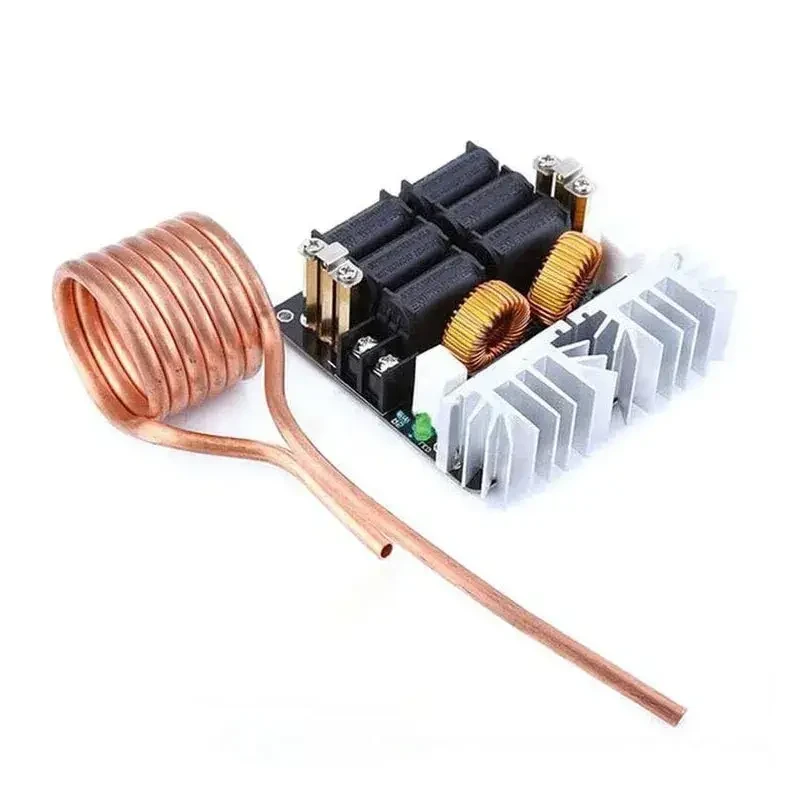

Низьковольтний нагрівальний модуль 12-48 В 1000 Вт 20 А ZVS високочастотний індукційний нагрівальний модуль

Цей індукційний нагрівальний контур використовує 12-48V низьковольтне джерело живлення постійного струму, струм 20A, потужність 1000W, через його помірну потужність, може бути використаний, щоб зробити загартування, запалювання та інші термічної обробки дрібних деталей, також може бути використаний із графітовим тиглем плавлення золота, срібла, міді, алюмінію та інших металів, нагрівши рівномірно та швидко!

Параметри продукту

Розмір продукту: 100 мм * 100 мм

Вхідна напруга: 12В-48 Рекомендовані 36В

Вимоги до потужності: менш ніж 12 В ≥ 10 А 15 В або більше ≥ 15 А

Індукційне джерело живлення опалення рекомендується використовувати 36V20A

Основні характеристики й особливості

[1] нагрівальна пластина з використанням 100*100 мм виробництва PCB, стабільна продуктивність;

[2] лінія живлення повний дизайн міді, неабияк збільшуючи струм нагрівання невеликою;

[3] Використання 100 мм * 32 мм * 58 мм негабаритних 5 зубців 4-особливо потужне тепловідведення тепловіддачі краще;

[4] вихід із використанням трьох M4 мідних стовпців у паралельність, може бути під'єднаний до інших виходів


Індукційне нагрівання працювати з великою кількістю енергії на додаток до плати та компонентів тепла, тепла, генерованого мідної трубки також дуже великої. Покупці можуть забезпечити свою власну систему водяного охолодження, ви можете купити невеликий водяний насос і 2 метри гумової водопровідної труби з внутрішнім діаметром 4 мм

[2] необхідно звернути увагу на використання імпульсного джерела живлення, тому що потужні імпульсні джерела живлення, зазвичай, мають функцію повільного старту, тобто початок вихідної напруги зростає повільно, і якщо напруга підіймається до 12 В до під'єднання індукційного нагрівання ланцюга буде через брак напруги та призвести до ланцюга не вібрує, так що дві трубки MOS водночас провідності та спалювати компоненти, тому переконайтеся, що імпульсне джерело живлення напруга стабілізувалася, а потім доступ до індукційного ланцюга нагрівання. Тому необхідно під'єднувати ланцюг індукційного нагрівання після стабілізації напруги імпульсного джерела живлення;

[3] У разі нагрівання металевих предметів намагайтеся не нагрівати занадто великий об'єм металу, інакше він може бути перевантажений через перевантаження за потужністю й відбудеться перевантаження; найкраще використовувати запобіжник на 20 А або амперметр.

[4] Хоча ця плата драйвера може витримати струм понад 20 А, щоб уникнути нещасних випадків і пошкоджень рекомендується не перевищувати 48V20A.

[4] До комплекту входить нагрівальне кільце діаметром 40 мм, розраховане на напругу 24 В, якщо ви використовуєте напругу живлення понад 30 В, необхідно використовувати внутрішній діаметр нагрівального кільця 50 мм або більше, вентилятор і насос використовують живлення 12 В постійного струму, будь ласка, подавайте живлення окремо, щоб уникнути спалювання вентилятора та насоса!

[5] Індукційне нагрівання має бути зроблено з використанням паковання продукту в мідній трубі або відповідно до стандартного обмотування 8 кіл із внутрішнім діаметром 40 мм, інакше будь-який опік проблеми покупці відповідає за.

[Примітка з використання]:

Згідно з відгуками ваших партнерів з різних питань і проблем у використанні цієї нотатки, ви маєте дотримуватися використання перших

[1] Мінімальна вхідна напруга модуля 12 В не означає, що всі 12 В джерело живлення може бути використаний, деякі покупці початківці використовують джерело живлення з меншою потужністю, конкретні вимоги до напруги та струму модуля, напруга 12 В струм має бути понад 10 А джерело живлення може бути використане, джерело живлення занадто низьке призведе до чималого зниження фактичної вихідної напруги джерела живлення в потужний вихід, коли напруга нижча за 12 В. 12 В призведе до двох МОП-трубки водночас провідних, спалитиме МОП-трубки;

[2] Деякі покупці не звертають уваги на вимоги до потужності блока живлення під час використання, що призводить до нагрівання МОП-трубки, якщо ви виявите, що МОП-трубка опалення аномалії, перше, що потрібно розглянути, чи є вихід блока живлення, щоб задовольнити вимоги

[3] плата не простає, інакше вона випромінюватиме дуже високочастотний шум, а потім MOS-трубка нагріється і згорятиме!

[4] Індукційне нагрівання рекомендується використовувати 36V20A джерела живлення, 12 В потужність джерела живлення занадто мала опалення майже немає відповіді, і 12 В живлення опалення, найімовірніше, призведе до зниження вихідної напруги джерела живлення, менш ніж 12 В дуже небезпечно!

[5] індукційне нагрівання потужність дуже велика, тепло неминуче, переконайтеся, що зробити гарну роботу з розсіювання тепла.
