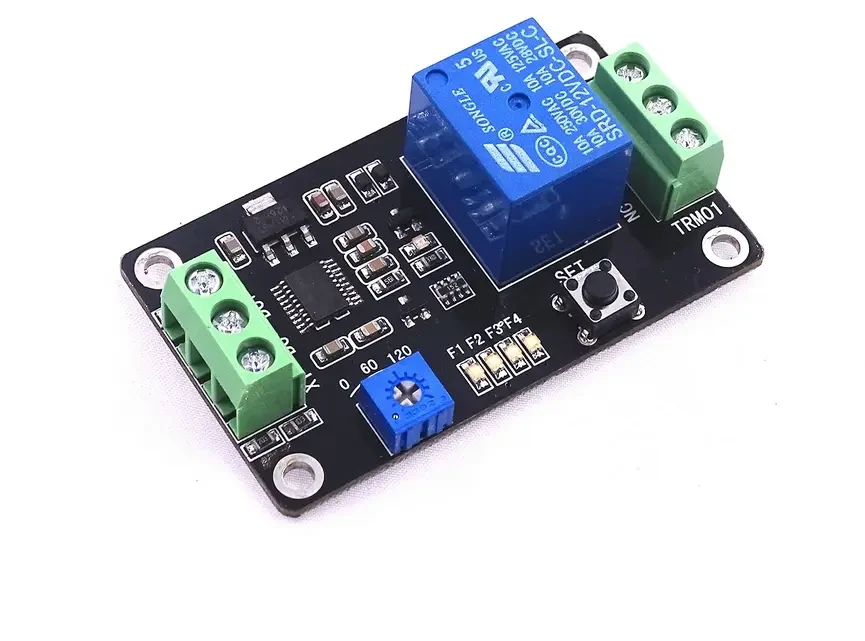

Модуль реле затримки часу, що самоблокується/вимикач затримки увімкнення/вимкнення/супертаймер 555, 12 В

Модуль реле затримки часу TRM01, що використовує високоякісні компоненти, ретельно спроєктований і оброблений, має стабільні характеристики, просте керування, може широко застосовуватися в різних випадках потреби затримки самоблокування керування. Модуль має 4 функції, що відповідають різним вимогам, і може бути допрацьований і доповнений іншими специфічними функціями відповідно до потреб користувача.

Функціональні особливості:

1. Реле із затримкою за часом, вимкнення із затримкою за часом, самоблокування та функція затримки спрацьовування;

2. функція захисту від реверсу живлення, зворотне живлення не пошкодить модуль;

3. Напруга: 12 В

4. тривалість затримки може бути встановлена довільно в діапазоні 0,1-120 с;

5. параметри можуть бути збережені, і параметри не будуть втрачені після вимкнення живлення.

Функція I модуля

Користувачі можуть вибрати одну з наступних 4 функцій натисканням кнопки та вибрати час затримки за допомогою потенціометра, водночас час затримки T1 може бути встановлений у діапазоні 0,1-120 с.

Електричні параметри

Робоча напруга: DC 12В (не має перевищувати номінальну напругу +/-10%)

Робочий струм: Менш ніж 35 мА за 12 В (менш ніж 1 мА, коли реле не діє)

Робоча температура: Рекомендована -20 °C-60 °C (попередній діапазон -30 °C-70 °C)

Навантажувальна здатність: Максимальна навантажувальна здатність нормально розімкнутого порту реле: DC 0-30V/10A, AC 0-250V/10A

          Максимальна навантажувальна здатність нормально закритого порту реле: DC 0-28V/10A, AC 0-125V/10A

Три інтерфейси модулів

Входи напруги/сигналу модуля: 3-дротовий інтерфейс, всі інтерфейси мають клеми для зручності користувача

1、DC+：Позитивний полюс джерела живлення постійного струму

2、DC-：Негативний полюс джерела живлення постійного струму

3、X1：Інтерфейс виявлення вхідного сигналу

Релейний вихід навантаження: 3-дротовий інтерфейс, всі інтерфейси мають клеми

1、COM：загальний інтерфейс реле

2、NO：Бентежний інтерфейс реле, реле тимчасово зупиняється до поглинання, і замикається з COM після поглинання.

3、NC：нормально замкнутий інтерфейс реле, замикається на COM до поглинання реле, замикається на COM після поглинання реле.

Розмір модуля

Розміри: 60 мм*35 мм*20 мм (Д*Ш*В).
