Модуль вимірювання контролю компатора напруги DVB01, 12 В, 0-99,9В, <50 мА, цифровий компактор

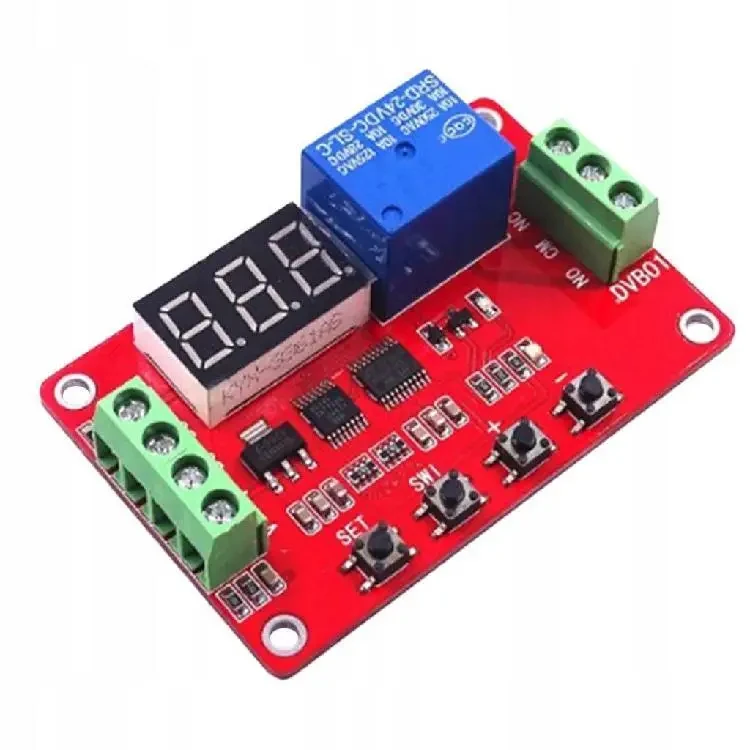

Опис DVB01 Введення

Модуль DVB01 — це багатофункційний контролер контролю напруги, що використовує мікроконтролер промислового класу як основний блок керування для широкого діапазону вимірювань і високої точності. Контролер має 5 різних функцій і може бути налаштований і доповнений іншими специфічними функціями відповідно до потреб користувача.

Модуль ретельно оброблений і виготовлений із справжніх високоякісних компонентів, має стабільну продуктивність і може широко використовуватися в різних випадках вимірювання напруги та керування класу.

Функціональні особливості:

1. 5 різновидів функцій для користувачів, щоб вибрати, щоб задовольнити більше вимог програми;

2. користувачі можуть встановити верхню межу напруги та нижню межу напруги;

3. діапазон вимірювання DC 0-100V, точність вимірювання +/-0.1V;

4. додати автоматичну функцію енергоощадження, користувачі можуть встановити незалежно;

5. всі параметри настроювання можуть бути збережені автоматично, і вміст налаштування не буде втрачений після вимкнення живлення.

6. додана функція відстрочки всмоктування на 0-99,9 секунд і відтермінування вимкнення на 0-99,9 секунд.



Функція 1:

Вимірювання напруги: виберіть цю функцію, реле не буде діяти, цифрова трубка показує поточну виміряну напругу;

Функція 2:

Контроль заряду: коли виміряна напруга нижче нижньої межі напруги, реле буде поглинене, вище за верхню межу напруги реле вимкнене;

Функція 3:

Контроль розряду: коли виміряна напруга вище за верхню граничну напругу, реле буде поглинене, нижче нижньої граничної напруги реле вимкнене;

Функція 4:

Всмоктування в інтервалі: коли виміряна напруга є між верхнім межею і нижнім межею, реле поглинається, в іншому разі реле вимикається;

Функція 5:

Поза інтервалом: коли виміряна напруга нижча, ніж нижня межа напруги, або виміряна напруга вища, ніж верхня межа напруги, реле буде активоване; в інших випадках реле вимкнене.

Теплі поради: контролер автоматично визначає, яка напруга є верхнім граничним, а яка нижня гранична напруга заданої напруги V1 і V2 відповідно до різних функцій, користувачам не потрібно плутатися в тому, хто великий, а хто маленький, і хто перший, а хто останній під час настроювання.

Електричні параметри

Робоча напруга: DC 12V (не має перевищувати номінальну напругу +/-10%)

Робочий струм: Менш ніж 50 мА за 12 В (менш ніж 12 мА, коли реле не активоване, менш ніж 3 мА, коли дисплей вимкнений)

  Робоча температура: рекомендується -20°C-60°C (попередній діапазон -30 °C-70 °C)

Діапазон вимірювання: 0-99,9 В

Потужність навантаження: Реле нормально відкритий порт максимальна потужність навантаження: DC 0-30V/10A, AC 0-250V/10A

          Реле нормально закритий порт максимальна потужність навантаження: DC 0-28V/10A, AC 0-125V/10A

V Інтерфейс модуля

Вхідна напруга модуля: 4-дротовий інтерфейс, всі інтерфейси мають клеми для зручності користувача

1、DC+：Позитивний полюс джерела живлення постійного струму

2、DC-：негативний полюс джерела живлення постійного струму

3、V+：позитивний полюс вимірювальної напруги

4、V-：вимірювальна напруга негативний полюс

Релейний вихід навантаження: 3-дротовий інтерфейс, всі інтерфейси мають клеми

1、NO ：нормально відкритий інтерфейс реле, реле припинене до поглинання, після поглинання та COM коротке з'єднання

2、COM ：релейний загальний інтерфейс

3、NC：Нормалізований інтерфейс реле, замикається на COM до поглинання реле, замикається на COM після поглинання реле.

Розмір модуля

Габаритні розміри: 67 мм*44мм*20 мм (Д*Ш*В)
