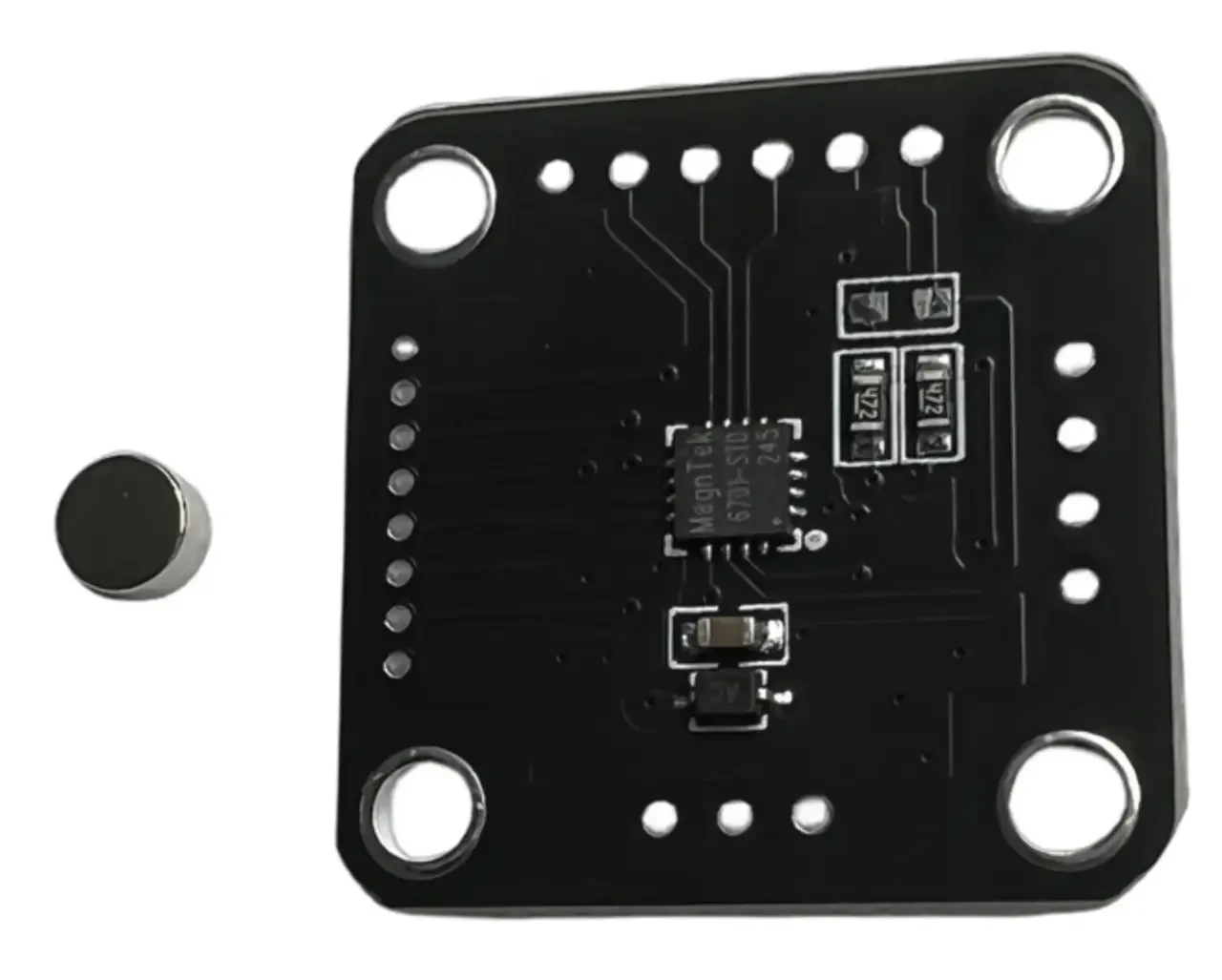

MT6701QT — I2C модуль магнітного датчика кута повороту 14-біт енкодер MagnTek (AS5600)

MT6701QT — це нове покоління мікросхем магнітних кутових енкодерів компанії MagnTek, що ґрунтуються на принципі диференціального зондування Холла. MT6701QT сприймає складову магнітне поле, перпендикулярну поверхню мікросхеми, під час обертання 1 пари радіальних магнітів, намагнічених полюсами на поверхні мікросхеми.
MT6701QT видає кутовий сигнал від 0 до 360°. Крім інкрементальних виходів ABZ/UVW і аналогових/ШІМ виходів абсолютного кута, MT6701QT також забезпечує 14-бітні цифрові кутові виходи через інтерфейс I2C/SSI. На додаток до вимірювання кута повороту MT6701QT також надає вихід "push" для забезпечення функціональності однокристальної кнопки (поворот + натискання).

- Ґрунтується на диференціальній технології Холла, забезпечує абсолютне вимірювання кута від 0° до 360°.
- Робоча напруга 3,3~5,0 В, робоча температура -40 °C ~ 125 °C
- Відхилення лінійності <±1° в типових умовах, <±1,5° у всьому діапазоні температур.
- Системна затримка не більш ніж 5 с, підтримується швидкість обертання до 55 000 об/хв.
- Забезпечує інтерфейс I2C/SSI для зчитування 14-бітних кутових даних із мікросхеми.
- Інкрементний вихід ABZ підтримує будь-яку роздільну здатність від 1 до 1024 ліній.
- Інкрементний вихід UVW підтримує 1~16 довільних полюсів.
- Забезпечує 12-бітний ШІМ-вихід або аналоговий вихід (12-бітний ЦАП).
- Виділений вихід виявлення натискання (чутливий до зміни магніту та кроку мікросхеми), що дає змогу реалізувати однокристальне кнопкове застосунок
- Вбудована пам'ять EEPROM, можливість повторного програмування >1000 разів
