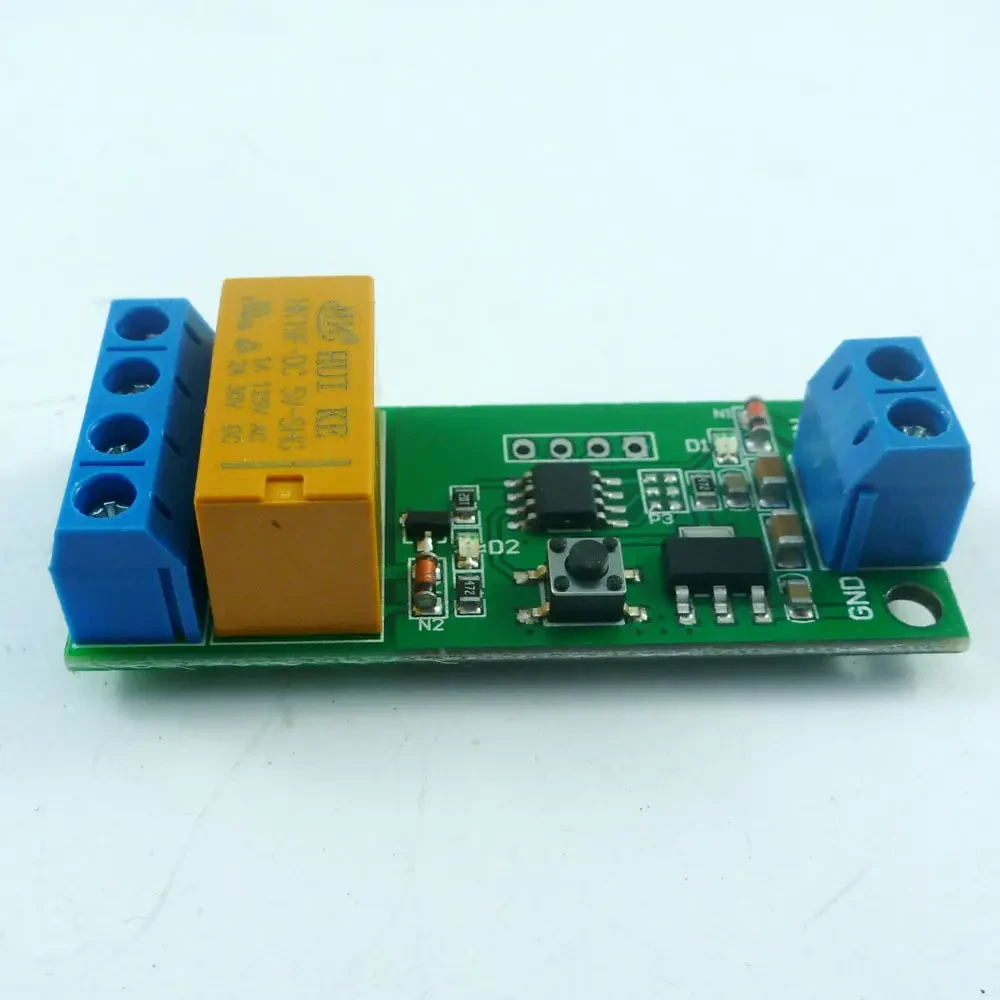

Релейний модуль реверсу двигуна, зміни полярності, реверсивний контролер двигуна, 5-13 В, час ходу 5000с

I. Функціональні характеристики

Робоча напруга: DC 5-13V
Робочий струм: 5В, прямий 4ма, зворотний: 36ма; 12 В, прямий 6ма, зворотний: 44ма; 12 В, прямий 6ма, зворотний: 44ма; 12 В, прямий 6ма, зворотний: 44ма.
                12В, вперед 6ма, реверс: 44ма.
Напруга навантаження: DC 1-48V або AC 85-265V
Струм навантаження: 2A

Великий час прямого ходу: 5000 секунд (40 000 секунд під час замикання колодки), крок 0,1 секунди
Час зворотного ходу: 5000 секунд (до 40000 секунд під час замикання колодок) з кроком 0,1 секунди
Розмір: 54 мм X 22 мм X 15 мм
Вага: 12,7 г



Використання:
VIN під'єднується до позитивного полюса робочого джерела живлення, GND приєднується до негативного полюса робочого джерела живлення; P+ приєднується до позитивного полюса джерела живлення двигуна, P-під'єднується до негативного полюса джерела живлення двигуна; M+ під'єднується до вхідної клеми 1 двигуна (двигун не розрізняє позитивні та негативні полюси), а M — під'єднується до вхідної клеми 2 двигуни. після увімкнення двигуна, D1 блимає і гасне втричі, і D2 гасне, і вихід M+ позитивний, і вихід M — негативний, і двигун позитивно обертається; після часу T1, D2 гасне, вихід M+ негативний, і вихід M — позитивний, і двигун реверс; після часу T2 D2 гасне, вихід M+ позитивний, вихід M — негативний, двигун обертається позитивно тощо.

T1: вказує час позитивного обертання, за замовчуванням 0,1-5000 секунд, регульоване (крок 0,1 секунди), за допомогою педа можна встановити 1-8 разів (довго 40,000 секунд)
T2: вказує час зворотного обертання, за замовчуванням 0,1-5000 секунд, регульоване (крок 0,1 секунди), за допомогою педа можна встановити 1-8 разів (довго 40000 секунд)
