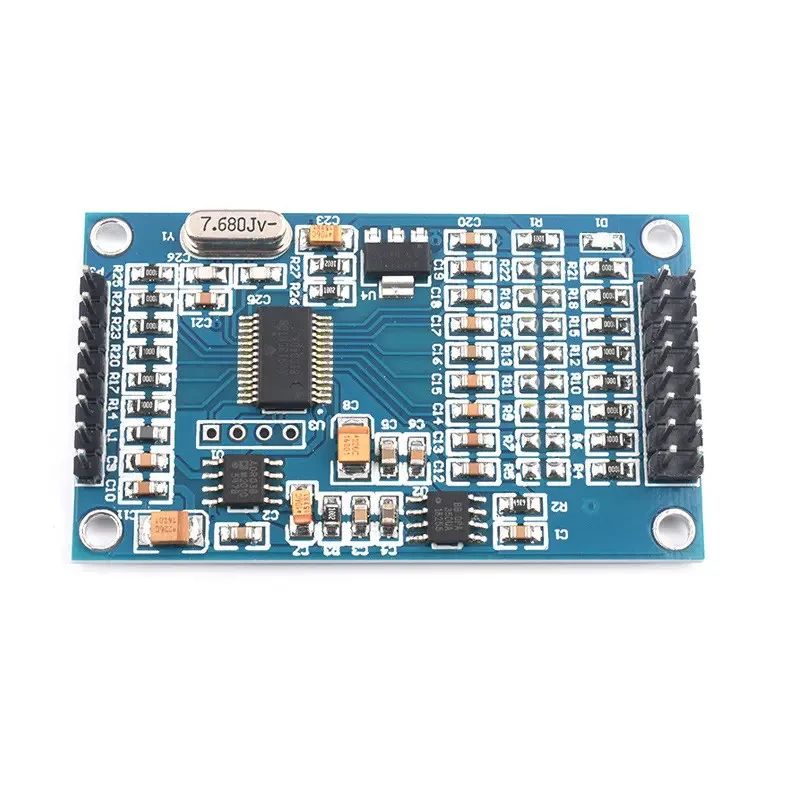

24-бітний АЦП-модуль ADS1256, 8-канальний, високоточний модуль збору даних АЦП, 5 В
760,40 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 101384
| Основні атрибути | |
|---|---|
| Тип | Модуль |
Вбудований високоточний чип АЦП TI ADS1256IDB і чип джерела живлення ADR03 2,5 В.
Швидкість виведення даних може досягати 30 тис. сек., низька нелінійність становить ± 0,0010%.
Несиметричний/диференціальний вхід: модуль може бути сконфігурований як 8 несиметричних входів або 4 диференціальних входи.
Вимірювання аналогової напруги: підходить для вимірювання аналогової напруги в межах 3 В.
Робоча напруга: 5В
Модуль надає програму для 8-канального дисплея послідовного порту мікроконтролера STC15W&STM32 і програму для 4-канального дисплея 1602_LCD мікроконтролера STC89C52. Простий метод тестування мікроконтролера STC89C52 + рідкокристалічного дисплея 1602LCD полягає в такому:
5 В і GND під'єднані до джерела живлення постійного струму 5 В. CLK, DIN, DOUT, DRDY і CS під'єднані до P1.2, P1.3, P1.4, P1.5 і P1.6 мікроконтролера відповідно. AIN0, AIN1, AIN2 і AIN3 під'єднані відповідно: 2,5 В, 2,5 В, 2,5 В, 2,5 В (схильна напруга має бути заземлена за допомогою ADS1256
На РК-дисплеї 1602 будуть відбиватися 4 групи значень напруги, з яких 1-я, 2 і 4 групи являють собою значення несиметричної вхідної напруги AIN0, AIN1 і AIN3, а 3-я група являє собою різницю між AIN2-AIN3. Чотири набори значень напруги становлять приблизно 2,5 В, 2,5 В, 0 В і 2,5 В відповідно.
- Ціна: 760,40 ₴
