Модуль AD7705 здвоєний 16-розрядний АЦП з SPI інтерфейсом
75,13 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 101390
| Основні атрибути | |
|---|---|
| Тип | Модуль |
Модуль AD7705 являє собою здвоєний 16-розрядний АЦП (аналого-цифровий перетворювач). Цей модуль є допоміжним пристроєм, який призначений для перетворення аналогового сигналу на цифрове сповіщення для платформи Arduino.

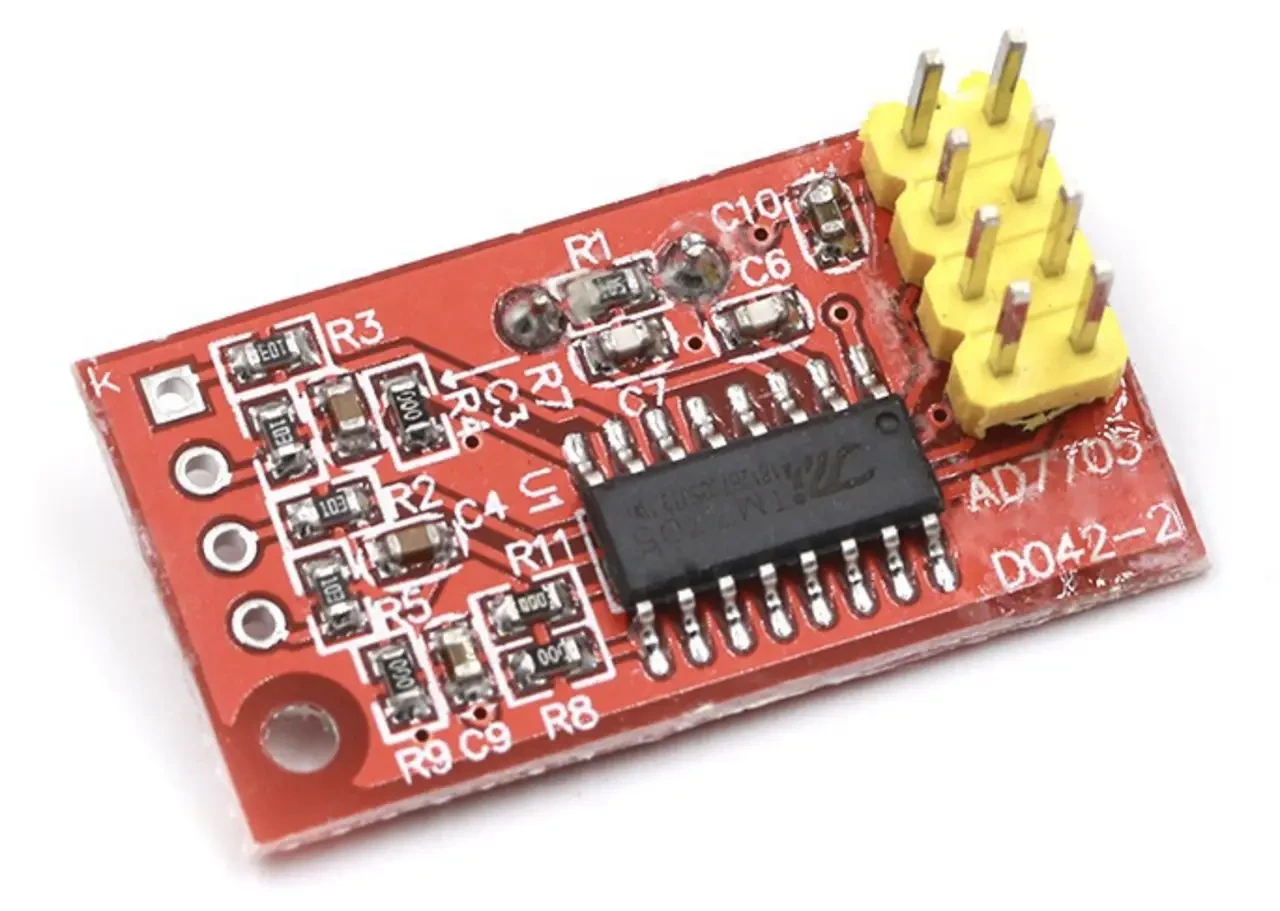

Плата модуля спроєктована на базі мікросхеми TM7705 (аналог AD7705), кварцового резонатора, мікросхеми LM-285-25 та інших допоміжних компонентів, які забезпечують правильну роботу модуля. Мікросхема TM7705 являє собою двоканальний АЦП із диференціальними входами. Вхідний сигнал проходить через підсилювач, після чого він надходить на аналоговий модульатор. Потім сигнал потрапляє на внутрішній цифровий фільтр. Можна регулювати поріг відсічення фільтра, оскільки раніше отримане значення фільтра може бути перенесене із внутрішнього регістру. Завдяки вбудованому інтерфейсу можна задавати коефіцієнт посилення, полярність сигналу та частоту дискретизації. Діапазон посилення становить від 1 до 128 разів.
Плата модуля приєднується до мікроконтролерного пристрою за допомогою інтерфейсу SPI. Призначення виведень під'єднання:
| GND: | «земля» |
| VCC: | напруга живлення |
| RST: | скидання |
| CS: | вибір чипа |
| SCK: | лінія тактування |
| DIN: | вхідні дані (передавання даних від мікроконтролера до АЦП) |
| DOUT: | вихідні дані (передавання даних від АЦП до мікроконтролера) |
| DRDY: | готовність даних (контролювання стану АЦП) |
Подається живлення від платформи Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення є в межах від 3,3 до 5 В
