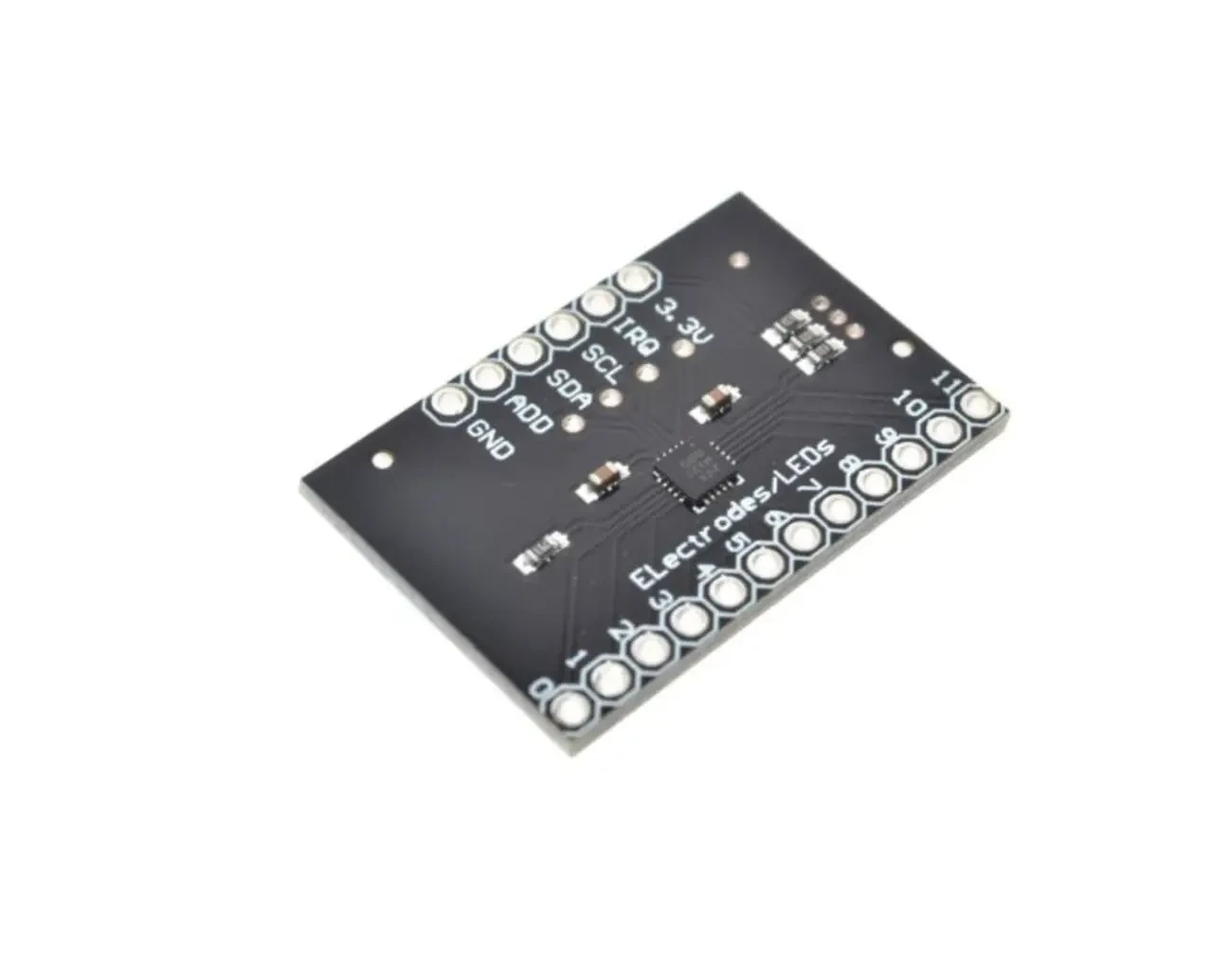

Безконтактний ємнісний сенсорний датчик MPR121 Breakoutv12, контролер клавіатура плати розроблення
43,99 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 102114
MPR121 — це контролер ємнісного сенсорного датчика, керований через інтерфейс I2C.
Мікросхема може керувати до дванадцяти окремих електродів, а також аналоговим тринадцятовим електродом.
MPR121 також має вісім виводів драйвера світлодіодів. Якщо ці висновки не скісні як електроди, то
вони можуть бути використані для керування світлодіодами.
У нижній частині плати розташовані чотири перемички, всі з яких за замовчуванням встановлені (вимикані).
Адресна перемичка заземлює контакт ADD.
Це означає, що за замовчуванням I2C-адреса мікросхеми дорівнює 0x5A.
Якщо вам потрібно змінити адресу мікросхеми (замкнути ADD на інший вивід)
, не забудьте спочатку увімкнути перемичку. Перемичка також поєднує висновки SDA.
SCL і переривання до підтягувальних резисторів 10k.
Якщо підтягувальні резистори вам не потрібні, ви можете розімкнути перемичку, перерізавши доріжки, що з'єднують.
На платі це не вказано, тому напруга живлення має бути між 2,5 і 3,6 В постійного струму.
Виведення VREG з'єднане з землею через конденсатор 0,1uF, що означає, що
Ви не зможете запустити MPR121 в режимі низької напруги живлення (1,71-2,75 В постійного струму), якщо не модифікуєте плату.
Розміри: 3 см x 2 см.
- Ціна: 43,99 ₴
