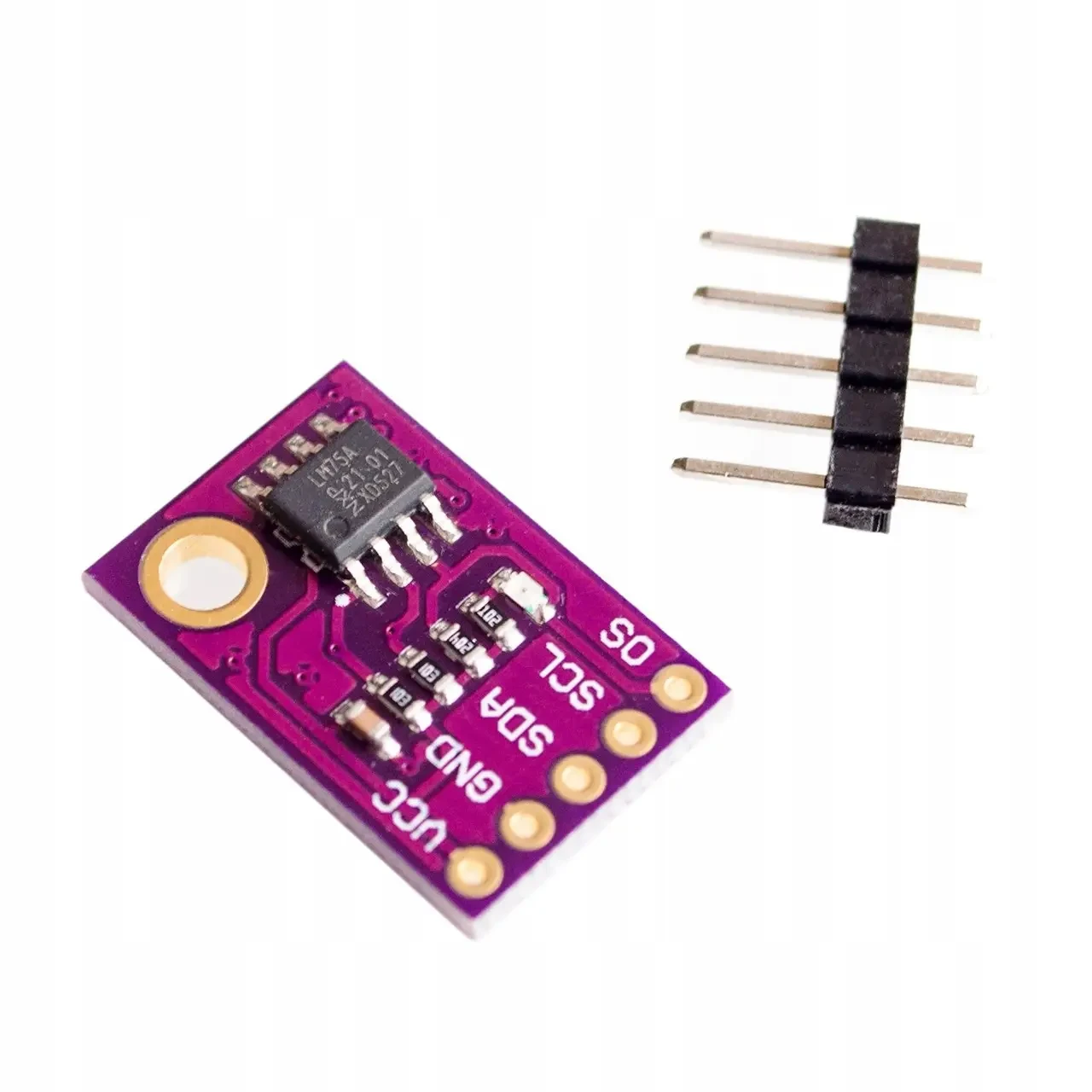

Датчик температури LM75, I2C, -55 °C до +125 °C

MCU-75 LM75A високошвидкісний інтерфейс I2C

LM75A або B — це високошвидкісний датчик температури з інтерфейсом I2C, який може безпосередньо перетворювати температуру на цифровий сигнал у діапазоні температур від 55 °C до +125 °C — з точністю 0.125 °C. MCU може безпосередньо зчитувати дані зі своїх внутрішніх реєстрів через шину I2C і може керувати чотирма реєстраціями даних через I2C для встановлення різних режимів роботи. LM75A має три додаткові логічні виводи, що дає змогу під'єднувати до восьми пристроїв одночасно на одну шину без конфліктів адрес.

Особливості:
Інтерфейс шини I2C, адреса пристрою 7-бітний, адреса ведомого пристрою 1001xxx, 8 пристроїв можуть бути зовні під'єднані на одній шині;
Діапазон живлення: від 2,8 В до 5,5 В, діапазон температур: від -55 °C до +125 °C;
11-бітний АЦП забезпечує температурну роздільну здатність до 0,125 °C;
Точність вимірювання температури:
±2℃(-25℃~100℃)
±3℃(-55℃~125℃)
Програмовний температурний поріг і втома гістерезису;
Для зниження енергоспоживання струм, споживаний у режимі вимкнення, становить усього 1,0 мкА;
Пристрій може використовуватися як автономний температурний контролер під час увімкнення живлення;
Захист від електростатичного розряду:
Відповідно до стандарту JESD22A114, пристрій здатний витримати напругу 2000 В у режимі HBM;
Пропускає 200 В у режимі MM за стандартом JESD22A115;
Відповідно до стандарту JESD22-C101 може працювати в режимі 1000 В CDM;
Тест на затискання до 100 мА проводиться за стандартом JEDEC (JESD78);
Малогабаритні 8-контактні корпуси: SO8, TSSOP8 і надалогабаритний корпус XSON8U.
