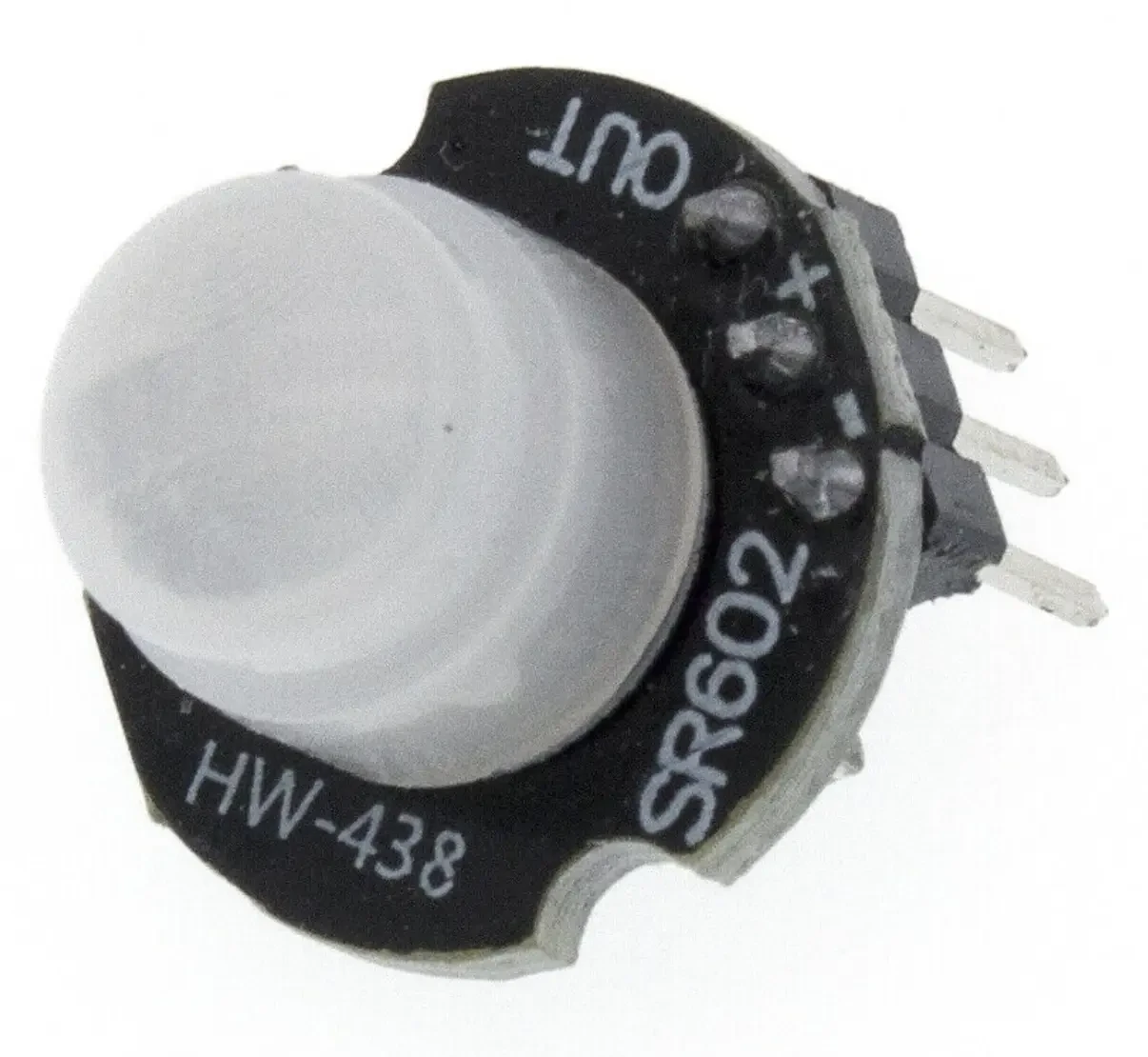

Модуль SR602 мініатюрний інфрачервоний датчик руху

Інфрачервоний датчик руху, модель: SR-602. Датчик реагує на рух теплих об'єктів у полі видимості датчика, зокрема й людського тіла. Принцип роботи датчика ґрунтується на реєстрації зміни інтенсивності світіння в інфрачервоному діапазоні. Так само до зміни інтенсивності призводить рух людського тіла в зоні видимості датчика.

Датчик є цифровим. Якщо немає руху на виході датчика, є низький рівень сигналу. У разі виявлення руху на виході з'являється високий рівень. Після зникнення руху низький рівень з'явиться через 2 сек. Потрібно мати з огляду на те, що датчик спрацьовує тільки на рух теплого об'єкта в полі видимості, а не на сам теплий об'єкт. Якщо теплий об'єкт замре в поле видимості датчика, то датчик вимкнеться через 2 секунди.

Так само особливістю модуля є його увімкнення (присутність на виході високого рівня) на 2 секунди відразу після подавання живлення, після чого він переходить у робочий режим.

• Відстань спрацювання: до 5 метрів, рекомендується 0-3,5 м.
• Вихід: цифровий, з рівнем напруги 3,3 В;
• Напруга живлення: 3,3 - 15 В;
• Затримка вимкнення після зникнення сигналу: 2 сек, не регулюється;
• Кут поля видимості датчика: до 90°;
• Струм споживання: 20 мкА.
