RS485 — TTL, Модуль SP3485, Комунікаційний модуль RS485 Breakout

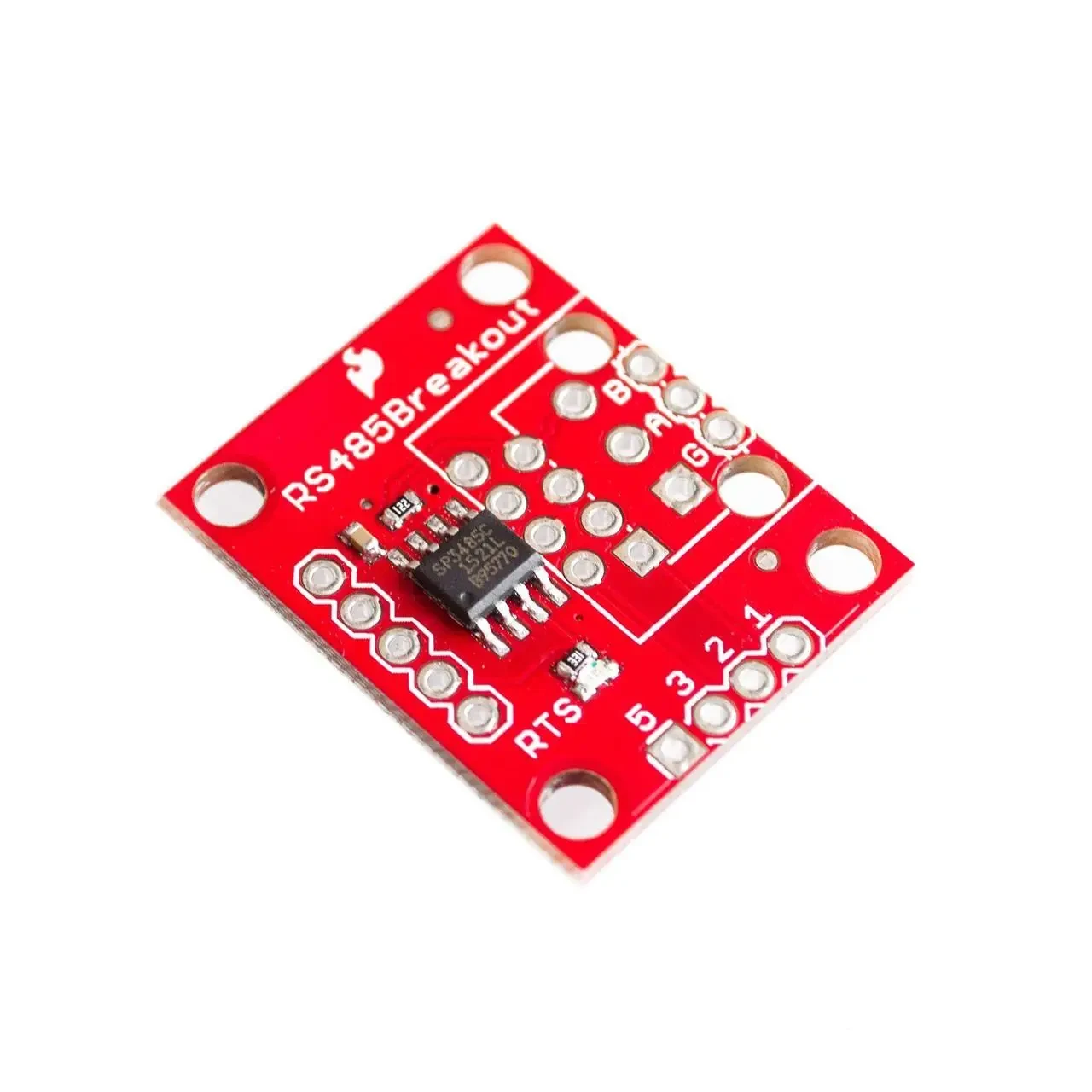

Це комутаційна плата для ІС приймача RS-485 SP3485, яка перетворює послідовний потік UART на RS-485. SP3485 — напівдуплексний приймач, тому він може обмінюватися даними тільки в одному напрямку, але він може досягати швидкості передавання до 10 Мбіт/с. Ця плата вимагає дуже невеликої кількості енергії та може працювати від одного джерела постійного струму + 3,3 В.

Ця комутаційна плата містить приймач RS-485 SP3485, конденсатор фільтра та інші компоненти, показані на схемі. Ми розділили вихід RS-485 на три різні з'єднання: (1) роз'єм RJ-45, (2) 3-контактний гвинтовий затискач 3,55 мм і (3) 3-контактний роз'єм із кроком 0,1 дюйма; жоден із цих вихідних роз'ємів не приходять заселені.

Характеристики:

• Повністю обладнаний приймачем RS-485 SP3485 і допоміжними компонентами
• Працює від одного джерела + 3,3 В
• Сумісність із логікою + 5,0 В
• Вхід/вихід RS-485 розбитий на роз'єм RJ-45, гвинтовий затискач 3,5 мм і роз'єм із кроком 0,1 дюйма
• Ввімкнути драйвер/приймач, під'єднаний до лінії RTS
• Діапазон вхідної синфазної напруги від -7 В до +12 В
• Дає змогу під'єднувати до 32 трансіверів на послідовній шині
• Захист від короткого замикання на виході драйвера
