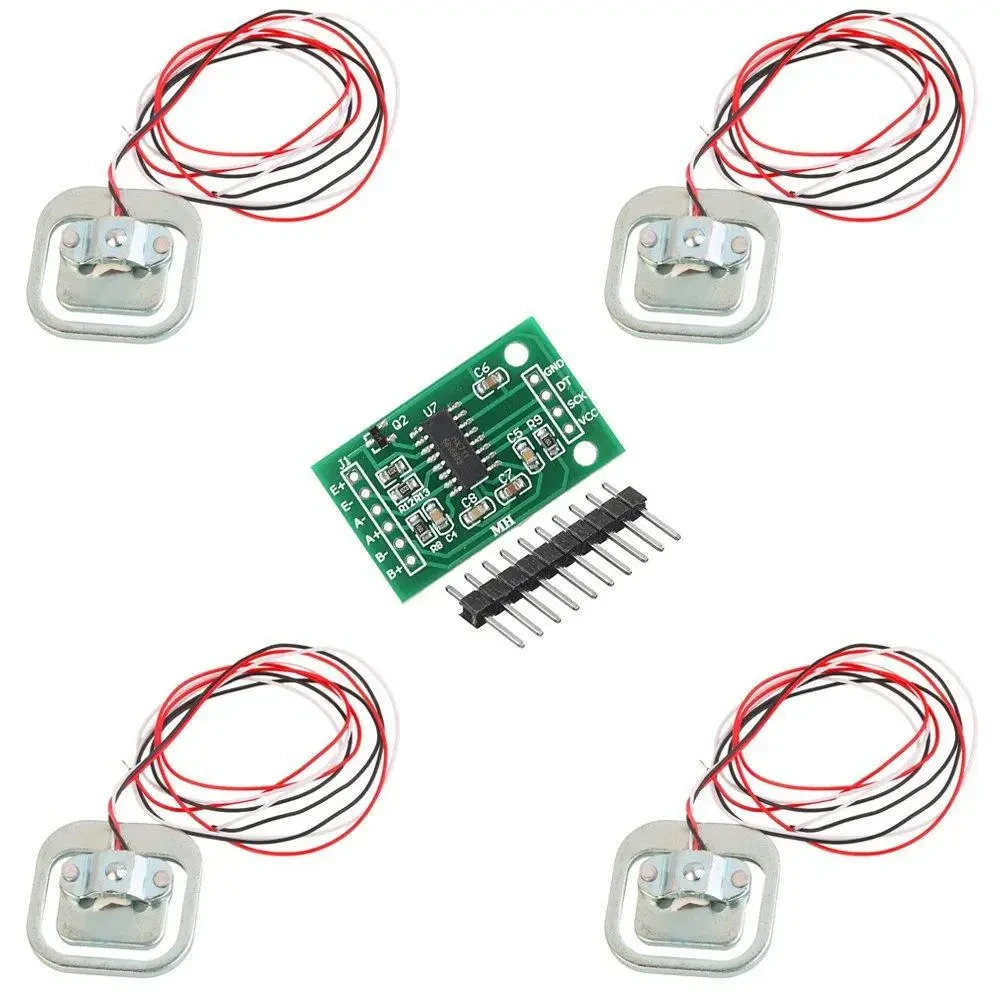

Модуль HX711 + 4 тензодатчики для ваг 50 кг. Комплект резистивних тензометричних напівмостових датчиків

1. Моноконтролерний ваговий AD модуль-HX711:

У цьому модулі використовується 24-бітний високоточний АЦП hx711, який призначений для високоточного електронного зважування. З двома входами аналогових каналів і внутрішнім вбудованим програмованим підсилювачем із коефіцієнтом посилення 128 разів. Вхідний ланцюг може бути скконфігурований для забезпечення мостової напруги в режимі мостового датчика (наприклад, тиску, зважування), що робить його ідеальним високоточним і недорогим модулем фронтальної вибірки


2.Датчики, Ваги 50 кг. Датчик зважування резистивний тензометричний напівмостовий датчик 50 кг

Розмір: 34ммX34мм

Внутрішній напівмостовий тензодатчик 1000 Ом, діапазон 50 кг, напівмостова структура.

Це набір напівмостових тензодатчиків, що використовують такі три методи.

1 Використання датчика із зовнішнім опором для формування повного виміру, діапазон датчика для діапазону: 50 кг, вимоги до зовнішнього опору вище.

2 Використання двох датчиків для формування повного виміру, діапазон двох датчиків для суми діапазонів: 50 кгx2 = 100 кг.

3 Використання чотирьох датчиків для формування повного виміру, діапазон становить суму діапазонів чотирьох датчиків: 50 кгx4 = 200 кг.
