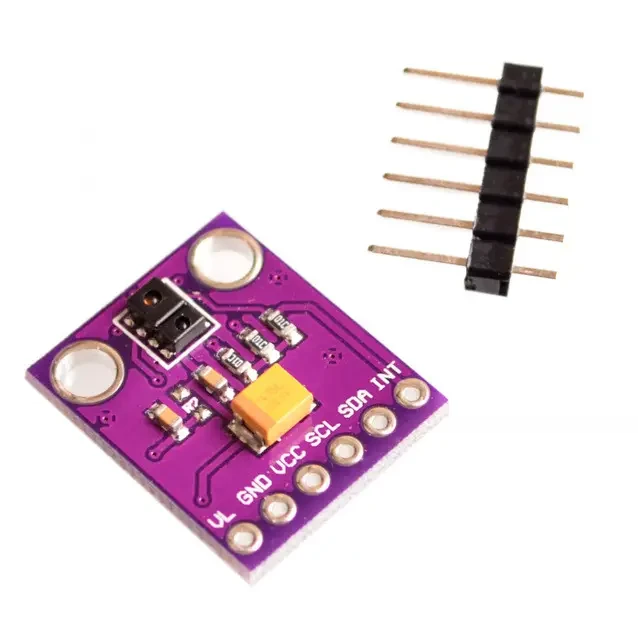

Датчик вимірювання освітленості та наближення (ALS), APDS9900

APDS-9900 Цифрові модулі датчиків яскравості довкілля та наближення

APDS-9900 — це цифрові датчики освітленості та наближення (ALS), ІЧ-світлодіоди та повна система виявлення наближення в одному 8-контактному корпусі. Функція виявлення наближення дає змогу виявляти об'єкти на відстані 100 мм (вітрове скло не потрібне), що знижує потребу в заводському калібруванні кінцевих пристроїв або вузлів. Функція виявлення наближення добре працює як за яскравого сонячного світла, так і в темних приміщеннях. Широкий динамічний діапазон також дає змогу здійснювати операції виявлення на малій відстані, наприклад, за темним тонованим склом мобільного телефона. Крім того, внутрішній контролер здатний переводити пристрій у режим зниженого енергоспоживання між вимірюваннями ALS і наближення, забезпечуючи дуже низьке середнє енергоспоживання. ALS забезпечує адаптивну до світла реакцію на освітленість в умовах дуже низької освітленості або за темними панелями.

Цифрові датчики освітленості та наближення APDS-9900 особливо корисні для керування дисплеями, щоб продовжити термін експлуатації батарей і забезпечити видимість в умовах змінної освітленості. На підсвітку панелі дисплея й клавіатури може бути до 30-40% загальної потужності платформи. Функція ALS ідеально підходить для ноутбуків, РК-дисплеїв, плоскопанельних телевізорів і мобільних телефонів.

Функція виявлення наближення особливо підходить для застосунків ближнього дії. У мобільних телефонах функція виявлення близькості визначає, коли користувач підносить телефон до вуха. Під час розмови через мобільний телефон пристрій може надавати інформацію про близькості досить швидко та з необхідною високою частотою повторення. Ця функція забезпечує покращене «зелене» енергоощадження й додаткову безпеку, даючи змогу блокувати комп'ютер без користувача. Додавання в модуль мікрооптичних лінз забезпечує ефективне передавання та приймання інфрачервоної енергії, що знижує загальне енергоспоживання.

Характеристики
ALS, ІЧ-світлодіоди та датчики наближення в оптичних модулях

Датчик освітленості довкілля (ALS)
- Візуальний відгук, близький до людського ока
- Програмовна функція переривання з верхнім і нижнім порогами
- Роздільна здатність до 16 бітів
- Висока чутливість під час роботи за темнофарбованим склом
- Динамічний діапазон до 1,000,000: 1
Виявлення наближення
- Повністю відкаліброване до 100 мм виявлення
- Вбудований інфрачервоний світлодіод і синхронізовані світлодіодні драйвери
- Усунення «заводського калібрування» наближення
- Динамічний діапазон 2000:1
Програмовний таймер очікування
- Типова потужність у стані очікування — 70 мкА
- Програмується від 2,72 мс до понад 6 секунд
Сумісний інтерфейс I2C
- До 400 кГц (швидкий режим I2C)
- Виділений вивід переривання
- Інтерфейс I2C 1.8V VBUS
Живлення в режимі сну — 2,5 мкА в типовому випадку
