Ощадкова плата, модуль N76E003AT20
113,46 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 102362
Ощадкова плата, модуль N76E003AT20Готово до відправки
113,46 ₴
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Характеристики
| Основні атрибути | |
|---|---|
| Тип | Модуль |

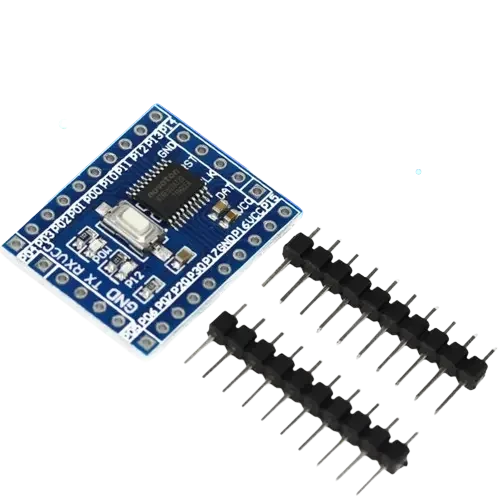

Цей модуль являє собою обмежену плату, зібрану на мікросхемі N76E003AT20. Контролер має 20 виводів, вбудовано 6 ШІМ модулів і генератор на 16 МГц. Також він має 18 Кб FLASH-пам'яті й 1Кб ОЗП.
На платі модуля розташована кнопка RESET для перезапуску мікроконтролера.
Для програмування мікроконтролера за допомогою інтерфейсу UART використовуються висновки DAT, CLK и RST.
Призначення виводів
- "P00 - P15" - виведення мікроконтролера;
- "VCC" - "+" живлення контролера;
- "GND" - "земля";
- "TX" - передальна лінія сигналів;
- "RX" - Приймальна лінія сигналів;
- "DAT" - лінія даних;
- "CLK" - тактова частота;
- "RST" - скидання системи;
Індикація
- "PWR" - сигналізує про наявність живлення;
- "P12" - сигналізує про використання цифрового виведення мікроконтролера P12;
Характеристики
- Мікроконтролер — N76E003AT20;
- Напруга живлення — від 2,4 В до 5,5 В;
- Кількість входів/виходів — 20;
- Робоча частота — 16 МГц;
- ОЗП — 1 кБ;
- FLASH - 18 кБ;
- Інтерфейси — UART, SPI и I2C;
- Робоча температура — від -40 °C до + 105 °C;
- Габарити — 26 x 21 x 4,0 мм;
- Маса — 3,0 г.
Інформація для замовлення
- Ціна: 113,46 ₴
