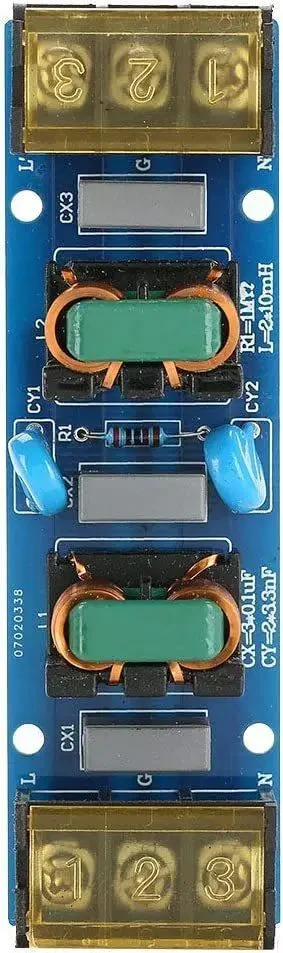

Фільтр живлення EMI 25 А, мережевий фільтр, двоступеневий

Цей продукт широко використовується в точних вимірювальних приладах, автоматизації будівель, точних машинах та обладнанні, ліфтовому обладнанні, системах автоматизації, калькуляторах, офісному обладнанні, сервосистемах інверторного обладнання, трансформаторах тощо.

Підіймальне обладнання, системи автоматизації, калькулятори, офісне обладнання, сервосистема інверторного обладнання, обладнання для перетворення частоти, освітлення, інформаційне та комунікаційне обладнання, ДБЖ імпульсні джерела живлення, автомобільна електроніка та інше обладнання.

Частотне обладнання, освітлювальне, інформаційне та комунікаційне обладнання, імпульсні джерела безперебійного живлення, автомобільна електроніка та інше обладнання.

Ефект фільтрації очевидний після використання високоякісних імпортних компонентів!

Функція фільтра електромагнітних перешкод джерела живлення

Фільтр живлення EMI є реактивним низькочастотним фільтром, встановленим на вході живлення електронного обладнання, як для заглушення лінії електропередавання через мережу передавання енергії в шумових перешкодах, але й для заглушення найактивнішого електронного обладнання виробляє високочастотні сигнали перешкод, наведені в електромережу, піддаючи небезпеці інше електронне обладнання. Тому EMI став електронний пристрій, що має бути встановлений у пристрої.

   Шум джерела живлення є одним із різновидів електромагнітних перешкод, його спектр шуму провідності приблизно 10 кГц ~ 30 МГц, до 150 МГц. відповідно до різних напрямів поширення, шум джерела живлення можна розділити на дві категорії: один вводиться від джерела живлення в лінії зовнішнього світу перешкод, інший генерується електронним обладнанням і за лінією живлення, що проводиться з шуму. Це свідчить про те, що шум належить до двосторонніх інтерференційних сигналів, електронне обладнання є як об'єктом шумових перешкод, так і джерелом шуму. За характеристиками формування шумових перешкод діляться на перешкоди послідовного режиму та перешкоди загального режиму. Послідовна перешкода — це перешкода між двома лініями електропередавання (змінювана як лінія до лінії). Помехи загального режиму — це перешкоди між двома лініями електропередавання та землею (наменувані лінія-земля). Тому фільтр електромагнітних перешкод має відповідати вимогам електромагнітної сумісності (ЕМС), також має бути двостороннім радіочастотним фільтром, з одного боку, щоб відфільтрувати введення зовнішніх електромагнітних перешкод від лінії електропередавання змінного струму, з іншого боку, можна також уникнути власного обладнання від зовнішніх шумових перешкод, щоб не впливати на нормальну роботу іншого електронного обладнання в тому ж електромагнітному середовищі. Крім того, фільтр електромагнітних перешкод на послідовний режим, загальний режим перешкод має грати певну роль у заглушенні.

Заходи безпеки
Під час вибору фільтрів електромагнітних перешкод треба враховувати робочу напругу, робочий струм і опір напруги.
Фільтри EMI мають бути встановлені на вході живлення для зменшення радіаційних перешкод.

 З'єднувальні лінії фільтрів EMI мають використовувати подвійні гумові дроти, які можуть усунути деякі високочастотні сигнали перешкод.
Вхідні та вихідні лінії фільтра EMI не мають бути паралельними, їх необхідно розділити на певну відстань, щоб забезпечити роботу фільтра.
Точка E фільтра EMI і шасі мають бути в гарному контакті один з одним, і дріт заземлення має бути під'єднаний.

Розміри: W28 мм* L98 мм H19 мм
