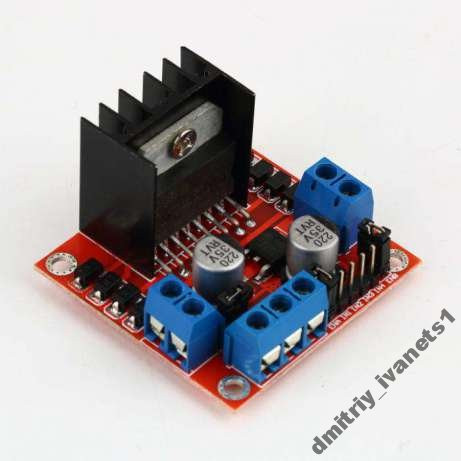

Драйвер крокового двигуна L298N Arduino

Характеристики драйвера моторів на мікросхемі L298N:
- Мікросхема драйвера: L298N (з радіатором охолодження)
- Можливість живлення зовнішньої логіки (Vss): +5V ~ +7V (внутрішній стабілізатор +5В)
- Вхідна напруга логічної частини (Vd): від 6V до 12V
- Вхідна напруга керованої частини (Vs): від +5V до +35V
- Робочий струм зовнішньої логічної частини (Iss): 0 ~ 36mA
- Струм навантаження кожної керованої частини (Io): 2A
- Піковий струм навантаження кожної керованої частини (Io): 3А
- Максимальна споживана потужність: 20Вт (при температурі = 75°C)
- Високий рівень вхідного керуючого сигналу (High): 2.3 В = Vin = Vss
- Низький рівень вхідного керуючого сигналу (Low): -0.3 В = Vin = 1.5 В
- Робоча температура навколишнього середовища: від -25 до +130°C
- Розміри модуля зі стійками кріплення і радіатором L298: 53 x 47 x 27 мм
Для підключення двигунів постійного струму (DC-двигун) служать порти:
OUT1 і OUT2 - мотор A
OUT3 і OUT4 – мотор B
(управління електродвигунами повністю незалежно один від одного)

При подачі живлення від +6V до +12V і одягненому джампер JP1, живлення подається на стабілізатор, який видає +5V для живлення логіки дайвера. Подавати окремо живлення +5V для логіки не потрібно.
При подачі живлення вище +12V, джампер JP1 повинен бути знятий. Харчування на логіку подається окремо через клему "+5В".

- Использует чип ST L298N, может напрямую управлять двумя двигателями от постоянного тока 3-30В, а также обеспечить интерфейс выхода 5В, питание 5В для однокристальных схем, поддержку управления 3.3В MCU - Можно легко управлять скоростью двигателя постоянного током и направлением, а также контролировать 2-фазный шаговый двигатель - Драйвер: L298N Dual H Bridge DC Motor Driver IC - Ведомые части терминала, напряжение питания: VMS 5 ~ 35В - Ведомые части, пиковый ток Io: 2А на мосту - Логическая часть напряжения питания терминала: 4,5 ~ 7В - Логическая часть рабочего тока, диапазон: 0 ~ 36мA - Керуючий сигнал діапазону вхідної напруги: 4,5 ~ 5,5 В (високий) / 0В (низький) - Максимальна споживана потужність: 20 Вт
