W5500 Ethernet RJ45 LAN Shield модуль Arduino

Сетевой модуль W5500 TCP/IP (Ethernet) — позволяет осуществить удалённое подключение Вашего устройства к сети Ethernet, а следовательно и к сети Enternet (при наличии подключения).

• Напряжение питания: 3,3 или 5 В постоянного тока.
• Ток потребляемый модулем: до 185 мА (при Vcc = 3 В).
• Интерфейс: SPI (MODE 3).
• Количество независимых сетевых подключений: до 8.
• Сетевые протоколы: TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.
• Сетевые интерфейсы: 10BaseT/100BaseTX Ethernet PHY embedded.
• Розмір внутрішнього буфера TX/RX: 32 кБайт.
• Світлодіодна індикація режимів роботи: (Full/Half duplex, Link, Speed, Active).
• Робоча температура 0...70 °C.
• Габарити: 60x30 мм

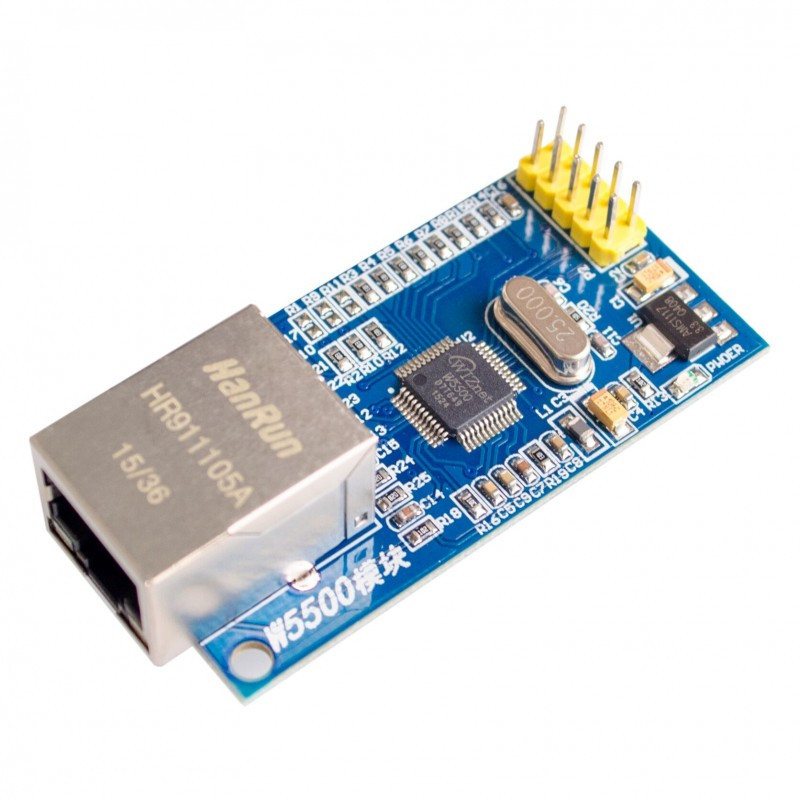

Модуль W5500 є Ethernet-контроллером на базі чіпа W5500 від корейської компанії WIZnet, він є більш новою моделлю свого попередника W5100. Так само на модулі встановлені обв'язка чіпа, стабілізатор на 3,3 В і роз'єм RJ45 з согласующим трансформатором. Використовуючи цей модуль Ви зможете передавати дані як по локальній мережі, так і по мережі інтернет. Модуль може живитись від напруги 3,3 В, так і від напруги 5 Ст. Логічні рівні на інформаційних висновках 3,3 В, але вони толерантні до рівнів 5 В, значить Ви можете підключати його до Arduino працюють як від 3,3 В, так і від 5 Ст.

Для роботи з модулем пропонуємо скористатися бібліотекою Ethernet2, синтаксис звернення до функцій і методів якої аналогічний бібліотеці Ethernet.

Про те, як працювати з менеджером бібліотек написано в розділі «Пошук бібліотек» на сторінці Wiki - Установка бібліотек в Arduino IDE.

Для перевірки модуля встановіть бібліотеки Ethernet2, підключіть модуль до мережі і до Arduino. Відкрийте скетч «WebServer» з меню Arduino IDE: Файл>Приклади>Ethernet2>WebServer. Якщо потрібно, змініть у рядку 26 скетчу, IP-адресу для Вашої мережі, завантажте скетч, відкрийте монітор послідовного порту і будь-який браузер.

Якщо в адресний рядок браузера ввести IP адресу з скетчу (наприклад: http://192.168.1.177), то повинна завантажитися сторінка, в якій будуть відображені показання з аналогових висновків Arduino і ця сторінка буде оновлюватися з інтервалом в 5 секунд. А в моніторі послідовного порту, при кожному оновленні сторінки, буде відображатися інформація про користувача її запрашивающем.
