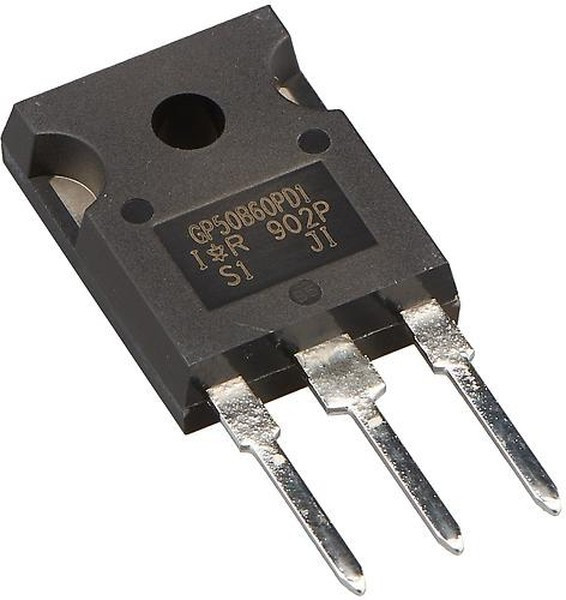

GP50B60PD1 (IRGP50B60PD1PBF), Транзистор, IGBT 600В 75А 150кГц TO-247AC
94,99 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: 100366
Основні | |
---|---|
Виробник | Без бренда |
Країна виробник | Китай |
Відображення поточних параметрів системи | True |
Користувальницькі характеристики | |
Наявність | в наявності |
Стан | Нове |
Країна реєстрації | Китай |
Транзистор IRGP50B60PD – 600-вольтовий NPT IGBT з вбудованим антипараллельным 25-амперным HEXFRED® діодом. Транзистор входить в сімейство WARP2™ транзисторів, призначених для роботи на частотах до 150 кГц в імпульсних джерелах живлення з вихідною потужністю 1-12 кВт. Вбудований діод забезпечує можливість роботи з набагато більш високими струмами зворотного відновлення.
Типовими додатками для IGBT-транзистори є потужні коректори коефіцієнта потужності, джерела безперебійного живлення з мостовою схемою первинного ланцюга, промислові імпульсні джерела живлення і інверторні зварювальні апарати. Для реалізації потужних AC-DC перетворювачів з високою щільністю енергії, що застосовуються в серверах і джерелах живлення телекомунікаційного обладнання, потрібні високоефективні і надійні ключові силові прилади. WARP2 IGBT найбільш повно відповідають цим вимогам завдяки низьким втрат при виключенні і дуже короткого часу спаду при вимиканні (так званий «хвіст»), що забезпечує більш високу ефективність у порівнянні з конкурентними приладами.
Завдяки втричі меншій товщині кристала і більш ніж удвічі більш високої питомої густини струму WARP2 IGBT забезпечують набагато більш високий струм і кращі теплові характеристики при рівній з потужними польовими транзисторами площі кристала. При цьому вони, як і могутні МОП-транзистори, володіють однією з важливих позитивних особливостей - самовирівнювання струмів в транзисторах при паралельному з'єднанні завдяки позитивному термічного коефіцієнту опору каналу. 600-вольтовий транзистор в корпусі ТЕ-247 нормований на струми колектора 75 і 45 відповідно (при 25 і 100°C) та струм діода 65 і 25 А (при тих же температурах). Падіння на відкритому транзисторі не перевищує 2 В при струмі колектора 33 А. транзистор IGBT є відмінною альтернативою 50-60 А МДН-транзисторів за критерієм якість/ціна.
Технологія/сімейство npt
Наявність вбудованого діода так
Максимальна напруга СЕ ,В 600
Максимальний струм СЕ при 25°C, A 75
Імпульсний струм колектора (Icm), А 150
Напруга насичення при номінальному струмі, В 2.85
Максимальна потужність, що розсіюється, 390 Вт
Час затримки включення (td(on)) при 25°C, нс 30
Час затримки вимкнення (td(off)) при 25°C, нс 130
Робоча температура (Tj), °C -55...+150
Корпус to-247ac
Вага, г 7.5
