Програматор CH341A 24 25 FLASH EEPROM 24

USB міні програматор CH341A 24 25 FLASH EEPROM 24

USB міні програматор CH341A використовується для програмування мікросхем BIOS для материнських плат комп'ютерів, ноутбуків, відеокарт, мультимедійних плеєрів, пам'яті телевізорів, РК-дисплеїв, маршрутизаторів, ігрових приставок, супутникових ресиверів, ресиверів T2, 24 EEPROM, 25 SPI FLASH і т. п. Харчування USB міні програматора CH341A здійснюється від USB порту комп'ютера. Управління програматором здійснюється від комп'ютера за допомогою спеціальних програм, наприклад CH341A Programmer (програма має вбудовані китайський і англійську мови, але є можливість її русифікувати). На корпусі програматора є перемичка позначена P/S. Вона використовується для перемикання режимів Paralell (внутрішнє) і Serial (зовнішнє).

Для використання програматора потрібно спочатку підключити його до USB порту комп'ютера. Якщо все в порядку, на корпусі програматора повинен загорітися червоний світлодіод. Після цього операційна система повинна почати пошук драйверів і їх не виявить. Драйвера, потрібно буде встановити самостійно вручну за допомогою диспетчера пристроїв. Після цього операційна система повинна визначити програматор в розділі «Інтерфейси» як USB-EEP/I2C CH341A і в розділі «Порти COM і LPT» як USB-SERIAL CH341A. Потім потрібно встановити програму для роботи з програматором. Після цього можна приступати до програмування.

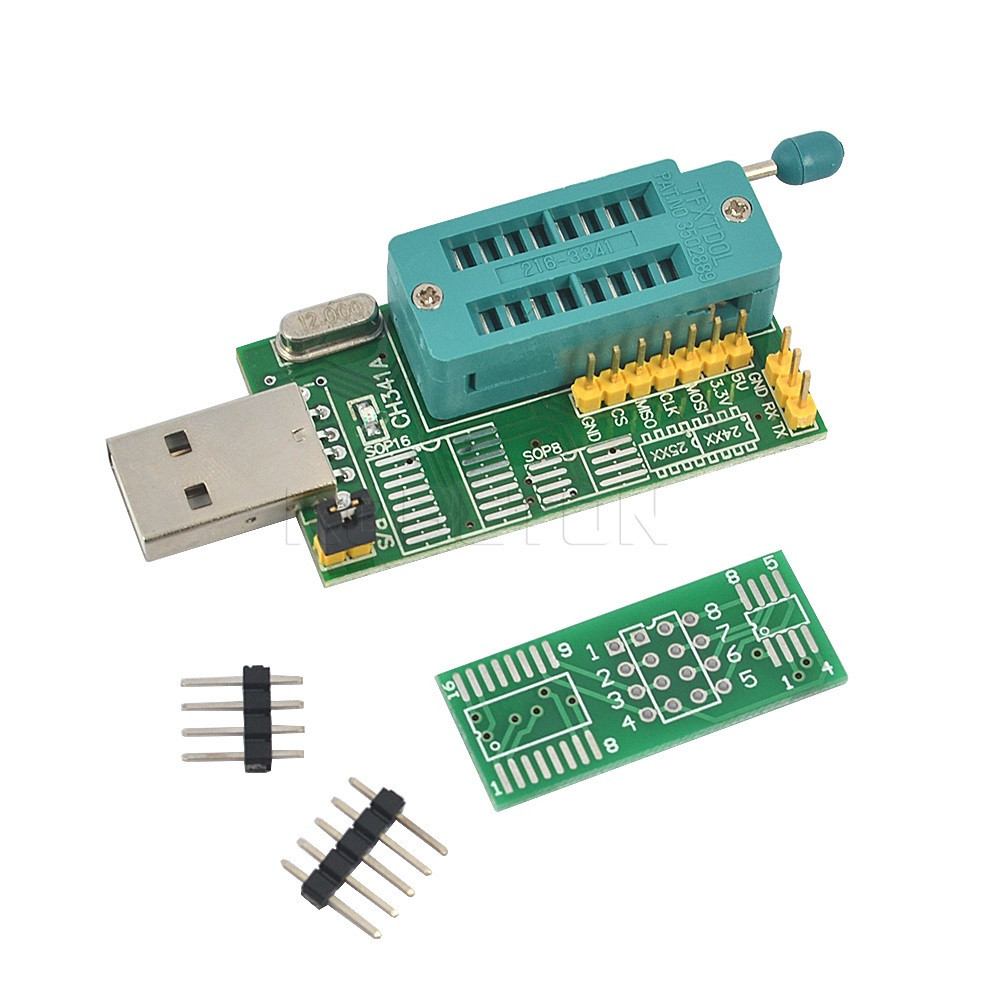

USB міні програматор CH341A 24 25 FLASH 24 EEPROM має інтерфейси, роз'єми і контактні майданчики для підключення до комп'ютера і установки програмованих мікросхем:

• для підключення програматора до комп'ютера використовується стандартний USB інтерфейс специфікації 2.0;

• для підключення мікросхем виконаних у DIP корпусі на платі програматора встановлена ZIF панель на 16 контактів з нульовим посиленням і ручкою фіксатором;

• для підключення мікросхем 25 серії виконані в корпусі SOP8 або SOP16 на платі програматора є дві контактні площадки;

• для внутрішньосхемного програмування на платі програматора є ISP інтерфейс. Позначення контактів: 3.3, MOSI, CLK, MISO, CS, GND.

• на платі програматора є інтерфейс RS232. Позначення контактів GND, RX, TX.

Характеристики:

• модель: CH341A;

• програматор зібраний на мікроконтролері: USB bus convert chip CH341A;

• сумісний з операційними системами: Windows 98, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7;

• програмує/зчитує: FLASH EEPROM 24-25 серій;

• 16-ти контактна ZIF панель з нульовим посиленням і ручкою-фіксатором;

• 6-ти контактний ISP інтерфейс;

• інтерфейс RS232;

• світлодіодна індикація: харчування;

• робоча напруга: 5 В постійного струму;

• на платі встановлений кварц на 12 МГц;

• розміри (ДхШхВ): 66х28х15 мм.
