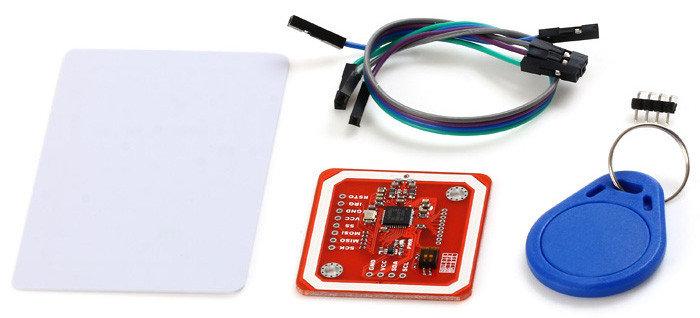

RFID модуль PN532 NFC

Цей модуль виконаний з використанням мікросхеми NXP PN532
Near Field Communication (NFC) - це набір стандартів для мобільних пристроїв для встановлення радіо з'єднання "точка-точка" простим піднесенням пристроїв один до одного.


Основні характеристики:
- Мікросхема: PN532
- Логіка: КМОП, 3.3 В
- Напруга живлення: 3.3-5В
- Максимальний споживаний струм: 150 мА
- Споживаний струм в режимі очікування: 100 мА
- Споживаний струм в режимі зчитування: 120 мА
- Споживаний струм в режимі запису: 120 мА
- Дальність зчитування: 5 - 7 см
Антена: вбудована, на платі
- Розміри: 42.7 х 40.4 мм

Інтерфейси і висновки модуля (вибір здійснюється за допомогою перемикача на платі):
- I2C
- SPI
- HSU (High Speed UART - 115200 kbps)

Підтримувані режими роботи:
- RFID (читання/запис)
- P2P з'єднання
- NFC для роботи зі смартфонами на платформі Android

Підтримка наступних RFID-чіпів (міток, брелоків та карт):
- ISO 14443 Type A - NXP Mifare 1k, 4k, Ultralight, Desfire
- ISO 14443 Type B
- ISO/IEC 14443-4-сумісні чіпи
- FeliCa
- Jewel
- TopaZ

Основні переваги:
- Висновки GPIO мікросхеми NXP PN532
- Вибір інтерфейсу перемикачем
- Вбудований перетворювач рівнів - 5V ТТЛ для I2C і UART, 3.3 V ТТЛ для SPI
