Мікросхема TDA7385 підсилювач звуку

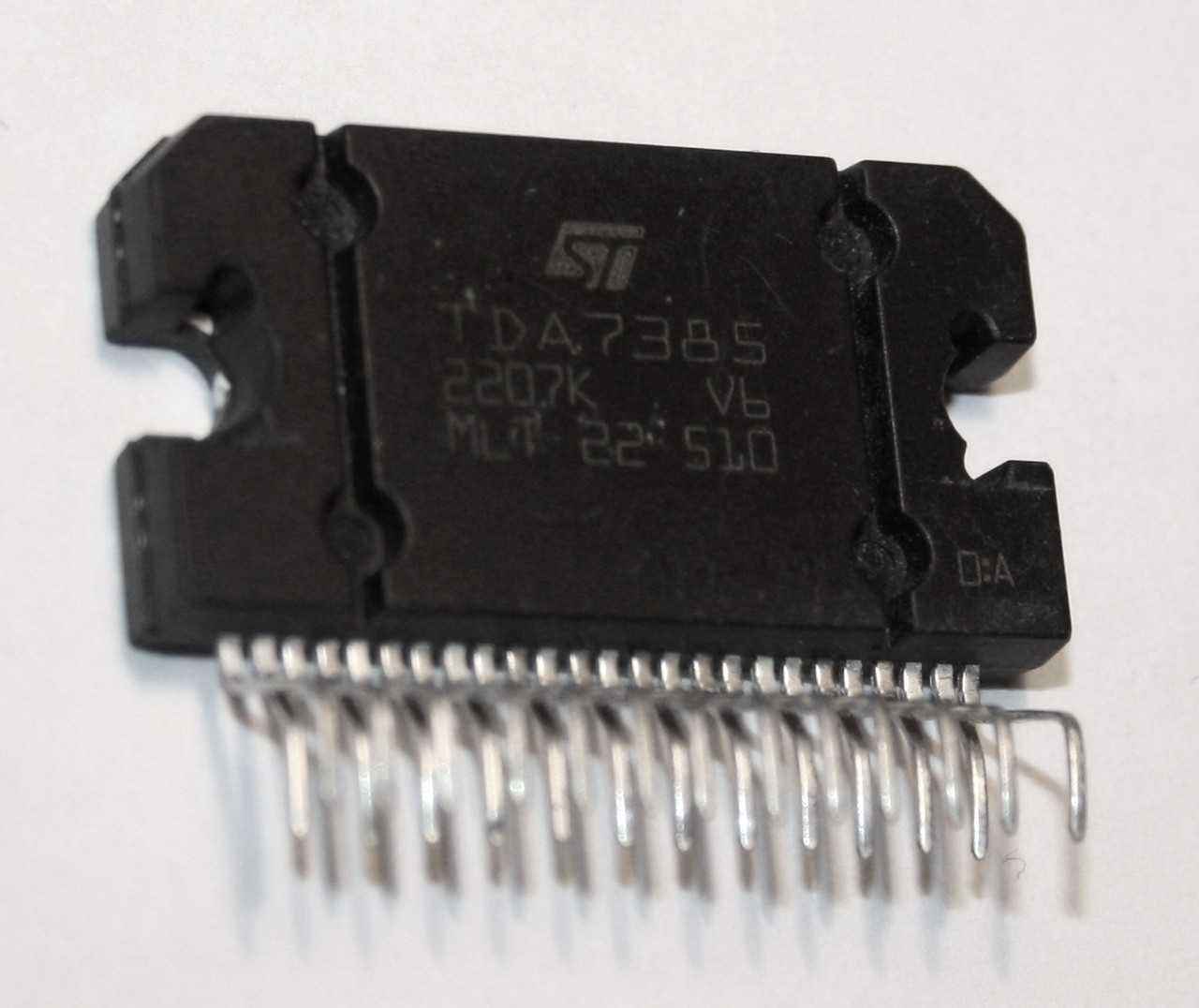

Зараз стали дуже популярними 4 канальні підсилювачі потужності для автомобілів і домашньої звукової системи, але не кожен радіоаматор вирішується зібрати багатоканальний апарат на транзисторів, тому схема виходить досить складною та громіздким, розв'язати цю проблему допомагають підсилювачі на мікросхемах, одним із представників цього рішення, є інтегральний 4-канальний підсилювач на TDA7385. Маючи гарні характеристики та чудовий звук, мікросхема часто застосовується як вихідний підсилювач у досить дорогих моделях автомагнітол і дуже популярна серед досвідчених радіоаматорів-початківців.

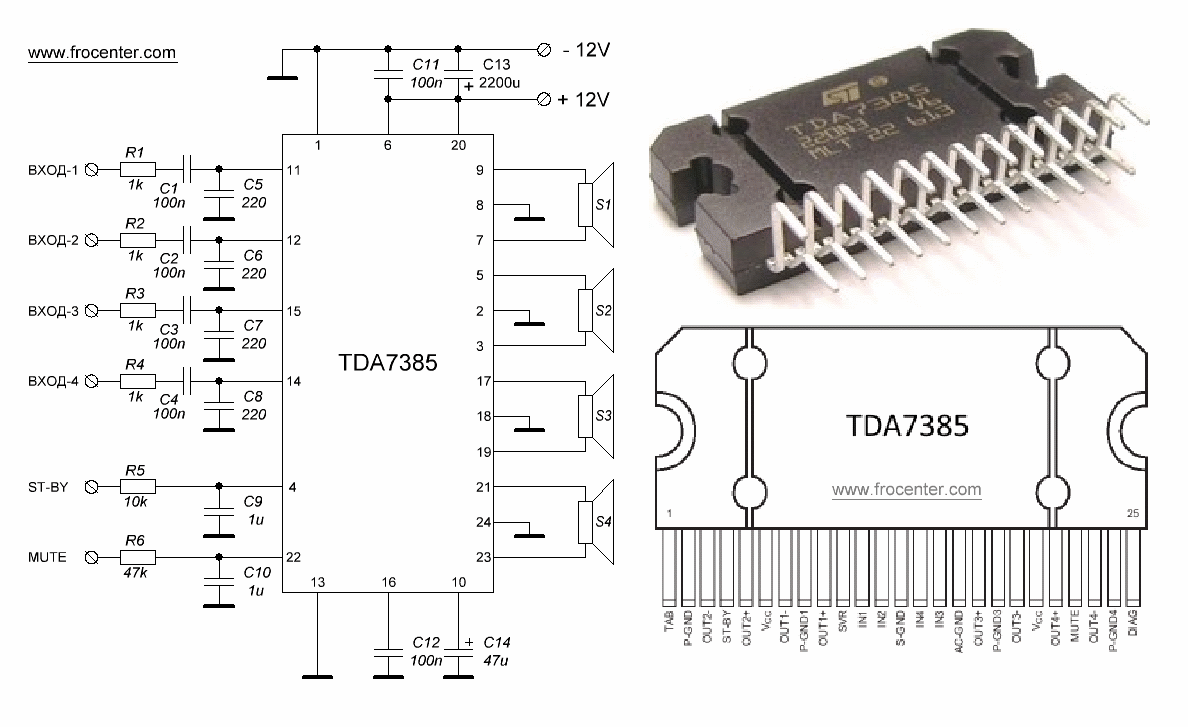

Принципова схема:

Схема TDA7385 містить мінімальну кількість зовнішніх радіодеталей, це сильно спрощує виготовлення підсилювача, швидко зібрати його можна навіть не маючи досвіду побудови подібних схем. Резистори, що використовуються в підсилювачі — металоплівкові, потужністю від 0.125 до 0.25 ватів, всі конденсатори на робочу напругу не нижче ніж 25 вольтів, динаміки акустичної системи можуть мати опір від 4 до 8 Ом, радіатор охолодження максимально можливого розміру, для запобігання перегріванню пристрою у разі довготривалої роботи, більше жодних деталей не використовується. Якщо Ви не хочете використовувати функції ST-BY і MUTE, відразу під'єднайте однойменні висновки схеми до плюсового дроту, у цьому разі пристрій автоматично увімкнеться після подавання живлення, плавно та без жодних клацань.

Напруга живлення пристрою лежить у межах 12-18 вольтів, що дає змогу використовувати схему підсилювача на TDA7385 в автомобілі або вбудувати її в корпус системного блока комп'ютера, попередньо перевіривши максимальну потужність ATX блока живлення, бажано, щоб він мав запас приблизно 100 ватів. Маючи пристойні звукові характеристики, такий підсилювач дуже сподобається шанувальникам комп'ютерних ігор, що підтримують 4 й більше каналів звуку, за потреби можна зібрати 8-канальну систему, з максимальною потужністю кожного каналу до 30 ватів, використовуючи лише дві мікросхеми й один загальний радіатор охолодження. Успіхів Вам!
